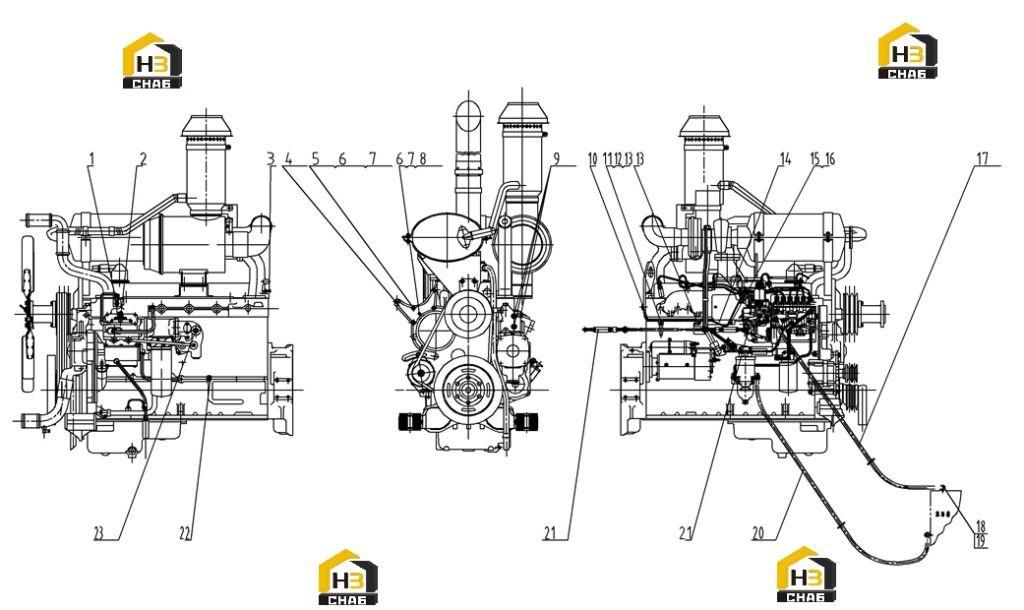

Комплектующие двигателя c00az-00az236

← Крепление корпуса маховика c33dz-33dz003 Блок цилиндров c02az-8n5286 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:JOINT, WATER THERMOMETER

Каталожный номер:C00AL-00AL004

Комплект:1

Примечание:

№ на схеме:2

Наименование:JOINT, AIR OUTLET PIPE-AIR COMPRESSOR

Каталожный номер:C00AL-00AL006

Комплект:1

Примечание:

№ на схеме:3

Наименование:FLARED TYPE (37°) JOINT ELBOW ASSY (90°)

Каталожный номер:U512C-5P4479

Комплект:1

Примечание:

№ на схеме:4

Наименование:ALTERNATOR BRACKET

Каталожный номер:C11BL-1W4972

Комплект:1

Примечание:

№ на схеме:5

Наименование:HEXAGON HEAD BOLT

Каталожный номер:U311A-8T9378

Комплект:3

Примечание:

№ на схеме:6

Наименование:PLAIN WASHER

Каталожный номер:U382A-8T4896

Комплект:4

Примечание:

№ на схеме:7

Наименование:NUT

Каталожный номер:U331A-1D4717

Комплект:4

Примечание:

№ на схеме:8

Наименование:HEXAGON HEAD BOLT

Каталожный номер:U311A-8T7008

Комплект:1

Примечание:

№ на схеме:9

Наименование:JOINT, WARM WATER OUTLET FROM ENGINE

Каталожный номер:C00AL-00AL003

Комплект:1

Примечание:

№ на схеме:10

Наименование:LINES ASSY

Каталожный номер:C00AB-00AB201

Комплект:1

Примечание:

№ на схеме:11

Наименование:PLAIN WASHER

Каталожный номер:U382A-9M1974

Комплект:1

Примечание:

№ на схеме:12

Наименование:HEXAGON HEAD BOLT

Каталожный номер:U311A-2H3755

Комплект:1

Примечание:

№ на схеме:13

Наименование:CLAMP

Каталожный номер:C12AL-2B2404

Комплект:2

Примечание:

№ на схеме:14

Наименование:BRACKET

Каталожный номер:C00AL-00AL203A

Комплект:1

Примечание:

№ на схеме:15

Наименование:HEXAGON HEAD BOLT

Каталожный номер:U311A-0S1617

Комплект:2

Примечание:

№ на схеме:16

Наименование:PLAIN WASHER

Каталожный номер:U382A-5P4116

Комплект:2

Примечание:

№ на схеме:17

Наименование:FUEL RETURN PIPE

Каталожный номер:D00-241-01

Комплект:1

Примечание:

№ на схеме:18

Наименование:BANJO BOLT

Каталожный номер:B00005015

Комплект:2

Примечание:Q/SC642.1-01-M14*1.5-ZN.D

№ на схеме:19

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001547

Комплект:4

Примечание:Q/SC1294-14

№ на схеме:20

Наименование:FUEL PIPE, LOW PRESSURE

Каталожный номер:C00AL-00AL121

Комплект:1

Примечание:

№ на схеме:21

Наименование:SOFT SHAFT

Каталожный номер:D00-277-05

Комплект:1

Примечание:

№ на схеме:22

Наименование:JOINT, OIL MANOMETER

Каталожный номер:C00AL-00AL020

Комплект:1

Примечание:

№ на схеме:23

Наименование:JOINT, WARM WATER OUTLET FROM ENGINE

Каталожный номер:C00AL-00AL002

Комплект:1

Примечание:
