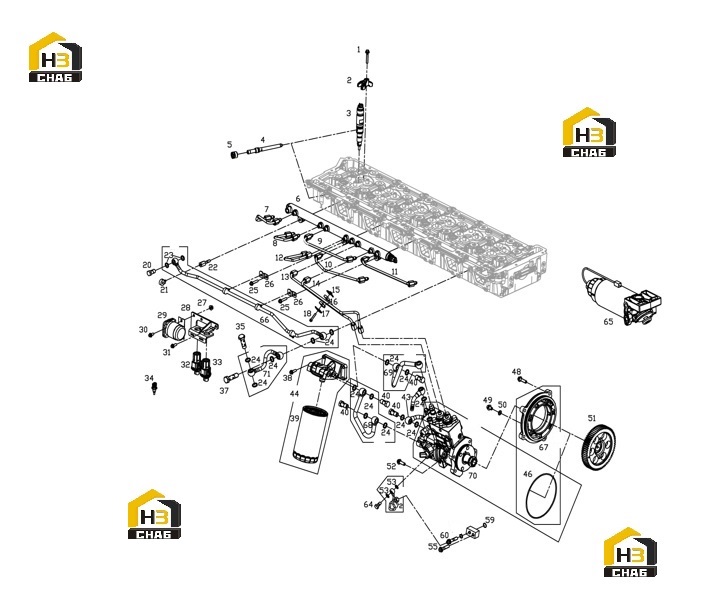

Система топливная

← Система турбонагнетателя Маслоохладитель и фильтр масляный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:INJECTOR CLAMP BOLT

Каталожный номер:S00001895

Комплект:6

Примечание:

№ на схеме:2

Наименование:CLAMP, INJECTOR

Каталожный номер:S00008059

Комплект:6

Примечание:

№ на схеме:3

Наименование:INJECTOR ASSY

Каталожный номер:S00005123

Комплект:6

Примечание:

№ на схеме:4

Наименование:INJECTOR CONNECTOR

Каталожный номер:S00021767

Комплект:6

Примечание:

№ на схеме:5

Наименование:INJECTOR FUEL INLET TUBE NUT

Каталожный номер:S00002203

Комплект:6

Примечание:

№ на схеме:6

Наименование:RAIL TUBE ASSY

Каталожный номер:S00001487

Комплект:1

Примечание:

№ на схеме:7

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.1 CYLINDER

Каталожный номер:S00002576

Комплект:1

Примечание:

№ на схеме:8

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.2 CYLINDER

Каталожный номер:S00001597

Комплект:1

Примечание:

№ на схеме:9

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.4 CYLINDER

Каталожный номер:S00001753

Комплект:1

Примечание:

№ на схеме:10

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.5 CYLINDER

Каталожный номер:S00001727

Комплект:1

Примечание:

№ на схеме:11

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.6 CYLINDER

Каталожный номер:S00002445

Комплект:1

Примечание:

№ на схеме:12

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.3 CYLINDER

Каталожный номер:S00001930

Комплект:1

Примечание:

№ на схеме:13

Наименование:RAIL INLET LINE ASSY 1

Каталожный номер:S00007378

Комплект:1

Примечание:

№ на схеме:14

Наименование:RAIL FUEL INLET LINE ASSY 2

Каталожный номер:S00007379

Комплект:1

Примечание:

№ на схеме:15

Наименование:CLAMP

Каталожный номер:D26C-130-903

Комплект:1

Примечание:

№ на схеме:16

Наименование:CUSHION, CLAMP-LOW PESSURE FUEL PIPE

Каталожный номер:D26C-131-01

Комплект:2

Примечание:

№ на схеме:17

Наименование:CLAMP

Каталожный номер:D26C-105-800

Комплект:1

Примечание:

№ на схеме:18

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M6*30

Каталожный номер:B00002123

Комплект:1

Примечание:

№ на схеме:20

Наименование:HINGE BOLT - Q/SC642.1-01-M14*1.5

Каталожный номер:B00002179

Комплект:1

Примечание:

№ на схеме:21

Наименование:FUEL LINES CLAMP

Каталожный номер:S00006746

Комплект:4

Примечание:

№ на схеме:22

Наименование:RAIL BOLT

Каталожный номер:S00006403

Комплект:1

Примечание:

№ на схеме:23

Наименование:COMPOSITE HARD SEAL GASKET - Q/SC1294-14

Каталожный номер:B00001547

Комплект:2

Примечание:

№ на схеме:24

Наименование:COMPOSITE HARD SEAL GASKET - Q/SC1294-16

Каталожный номер:B00001548

Комплект:14

Примечание:

№ на схеме:25

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M8*35

Каталожный номер:B00002142

Комплект:2

Примечание:

№ на схеме:26

Наименование:BRACKET, LOW PRESSURE FUEL PIPE

Каталожный номер:S00007905

Комплект:2

Примечание:

№ на схеме:27

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD - GB/T6177-M8-DAC

Каталожный номер:B00005632

Комплект:2

Примечание:

№ на схеме:28

Наименование:BRACKET, RELAY

Каталожный номер:S00007458

Комплект:1

Примечание:

№ на схеме:29

Наименование:STARTING RELAY

Каталожный номер:S00016469

Комплект:1

Примечание:

№ на схеме:30

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*16-DAC

Каталожный номер:B00005556

Комплект:2

Примечание:

№ на схеме:31

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*20-DAC

Каталожный номер:B00005558

Комплект:2

Примечание:

№ на схеме:32

Наименование:SWITCH, ENGINE START

Каталожный номер:D100X-015-801

Комплект:1

Примечание:

№ на схеме:33

Наименование:SWITCH, ENGINE STOP

Каталожный номер:D100X-015-802

Комплект:1

Примечание:

№ на схеме:34

Наименование:AMBIENT TEMPERATURE SENSOR ASSY

Каталожный номер:S00007136

Комплект:1

Примечание:

№ на схеме:35

Наименование:INJECTOR FUEL RETURN TUBE BANJO BOLT

Каталожный номер:S00002094

Комплект:1

Примечание:

№ на схеме:37

Наименование:RAIL FUEL RETURN PIPE BANJO BOLT

Каталожный номер:S00002316

Комплект:1

Примечание:

№ на схеме:38

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*25-10.9

Каталожный номер:B00004369

Комплект:4

Примечание:

№ на схеме:39

Наименование:FUEL FILTER ASSY

Каталожный номер:S00001498

Комплект:1

Примечание:

№ на схеме:40

Наименование:HINGE BOLT - Q/SC642.1-01-M16*1.5

Каталожный номер:B00002180

Комплект:4

Примечание:

№ на схеме:43

Наименование:JOINT, FUEL RETURN PIPE

Каталожный номер:S00004716

Комплект:4

Примечание:

№ на схеме:44

Наименование:FUEL FILTER GROUP

Каталожный номер:S00007019

Комплект:1

Примечание:

№ на схеме:46

Наименование:O-RING SEAL - GB/T3452.1-175*3.55

Каталожный номер:B00004627

Комплект:1

Примечание:

№ на схеме:48

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M10*35

Каталожный номер:B00002004

Комплект:4

Примечание:

№ на схеме:49

Наименование:HEXAGON BOLTS

Каталожный номер:S00006223

Комплект:1

Примечание:

№ на схеме:50

Наименование:COPPER WASHER - Q/SC598-10*18

Каталожный номер:B00001815

Комплект:1

Примечание:

№ на схеме:51

Наименование:GEAR, FUEL INJECTION PUMP

Каталожный номер:S00003446

Комплект:1

Примечание:

№ на схеме:52

Наименование:CONNECTOR

Каталожный номер:S00000487

Комплект:1

Примечание:

№ на схеме:52

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M10*30

Каталожный номер:B00002001

Комплект:4

Примечание:

№ на схеме:53

Наименование:WASHER - Q/SC642.1-10

Каталожный номер:B00002192

Комплект:3

Примечание:

№ на схеме:55

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M10*45

Каталожный номер:B00002010

Комплект:1

Примечание:

№ на схеме:59

Наименование:O-RING SEAL - GB/T3452.1-14.5*1.8

Каталожный номер:B00004901

Комплект:1

Примечание:

№ на схеме:60

Наименование:JOINT ADAPTER, ENGINE OIL

Каталожный номер:S00009395

Комплект:1

Примечание:

№ на схеме:64

Наименование:HINGE BOLT - Q/SC642.1-01-M10*1

Каталожный номер:B00002177

Комплект:1

Примечание:

№ на схеме:65

Наименование:PRIMARY FUEL FILTER GROUP

Каталожный номер:S00004646

Комплект:1

Примечание:

№ на схеме:66

Наименование:FUEL RETURN PIPE ASSY, RAIL

Каталожный номер:S00005679

Комплект:1

Примечание:

№ на схеме:67

Наименование:FUEL INJECTION PUMP FLANGE ADAPTER

Каталожный номер:S00006226

Комплект:1

Примечание:

№ на схеме:68

Наименование:FUEL SUPPLY PUMP OUTLET TUBE ASSY

Каталожный номер:S00006432

Комплект:1

Примечание:

№ на схеме:69

Наименование:FUEL FILTER OUTLET LINE ASSY

Каталожный номер:S00006439

Комплект:1

Примечание:

№ на схеме:70

Наименование:FUEL INJECTION PUMP ASSY

Каталожный номер:S00006573

Комплект:1

Примечание:

№ на схеме:71

Наименование:FUEL RETURN PIPE ASSY, INJECTOR

Каталожный номер:S00007498

Комплект:1

Примечание:

№ на схеме:72

Наименование:OIL INLET PIPE ASSY, FUEL INJECTION PUMP

Каталожный номер:S00010333

Комплект:1

Примечание:
