Маслоохладитель и фильтр масляный

← Система топливная Поддон масляный, насос масляный и трубки →

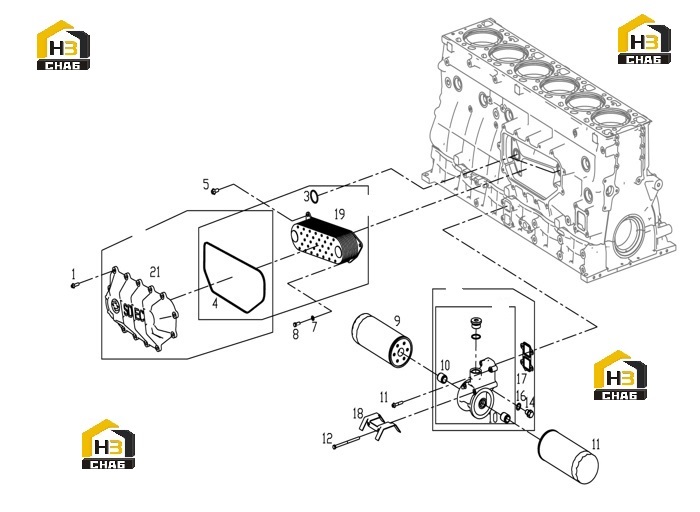

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M8*25

Каталожный номер:B00002137

Комплект:13

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:S00006162

Комплект:2

Примечание:

№ на схеме:4

Наименование:GASKET, OIL COOLER

Каталожный номер:S00004572

Комплект:1

Примечание:

№ на схеме:5

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M10*20-ZN.D

Каталожный номер:B00001998

Комплект:2

Примечание:

№ на схеме:7

Наименование:GASKET - GB/T97.1-8-200HV-ZN.D

Каталожный номер:B00001300

Комплект:2

Примечание:

№ на схеме:8

Наименование:HEXAGON HEAD BOLT - GB/T5783-M8*20-ZN.D

Каталожный номер:B00000633

Комплект:2

Примечание:

№ на схеме:9

Наименование:OIL FILTER ASSY

Каталожный номер:D17-002-02

Комплект:2

Примечание:

№ на схеме:10

Наименование:JOINT, OIL FILTER ELEMENT

Каталожный номер:D17-105-02

Комплект:2

Примечание:

№ на схеме:11

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M8*40

Каталожный номер:B00002145

Комплект:2

Примечание:

№ на схеме:12

Наименование:HEXAGON HEAD BOLT - GB/T5782-M8*120-10.9

Каталожный номер:B00000479

Комплект:2

Примечание:

№ на схеме:14

Наименование:PLUG - Q/SC587.1-M16*1.5

Каталожный номер:B00001727

Комплект:1

Примечание:

№ на схеме:16

Наименование:COPPER WASHER - Q/SC598-16*24

Каталожный номер:B00001829

Комплект:1

Примечание:

№ на схеме:17

Наименование:OIL FILTER BASE SEAL

Каталожный номер:S00004397

Комплект:1

Примечание:

№ на схеме:18

Наименование:BANK,OIL FILTER BASE SEAL

Каталожный номер:S00011228

Комплект:1

Примечание:

№ на схеме:19

Наименование:OIL COOLER

Каталожный номер:S00004162

Комплект:1

Примечание:

№ на схеме:21

Наименование:OIL COOLER COVER

Каталожный номер:S00010495

Комплект:1

Примечание:
