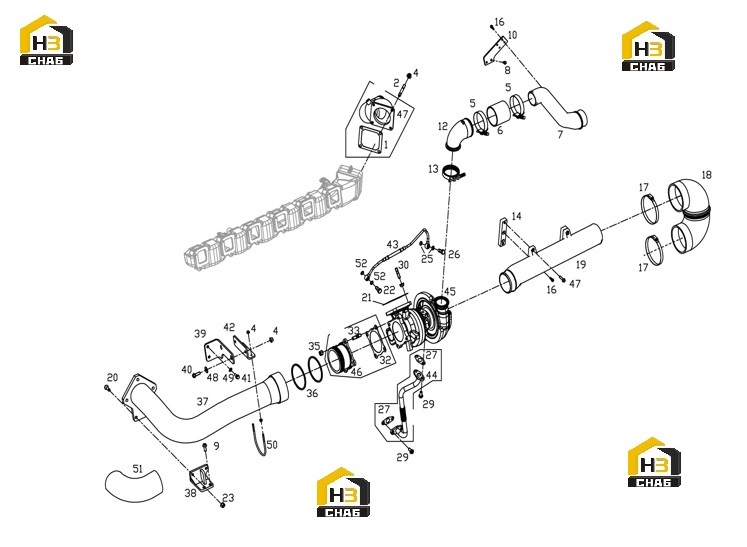

Система турбонагнетателя

← Коллектор выпускной с комплектующими Система топливная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR INTAKE HEATER FLANGE GASKET

Каталожный номер:S00011183

Комплект:1

Примечание:

№ на схеме:2

Наименование:STUD -GB/T899-GM10-M10*70-8.8-DAC

Каталожный номер:B00005659

Комплект:4

Примечание:

№ на схеме:4

Наименование:HEXAGON NUTS WITH FLANGE - GB/T6177-M10-DAC

Каталожный номер:B00005628

Комплект:14

Примечание:

№ на схеме:5

Наименование:CLAMP - Q/SC1092-90

Каталожный номер:B00001543

Комплект:2

Примечание:

№ на схеме:6

Наименование:OUTLET HOSE - Q/SC1372-80*80

Каталожный номер:B00001629

Комплект:1

Примечание:

№ на схеме:7

Наименование:AIR OUTLET PIPE ELBOW, COMPRESSOR

Каталожный номер:S00029219

Комплект:1

Примечание:

№ на схеме:8

Наименование:HEXAGON BOLTS WITH FLANGE -GB/T16674.1-M8*16-DAC

Каталожный номер:B00005556

Комплект:2

Примечание:

№ на схеме:9

Наименование:HEXAGON BOLTS WITH FLANGE -GB/T16674.1-M10*25-10.9-DAC

Каталожный номер:B00005508

Комплект:4

Примечание:

№ на схеме:10

Наименование:COMPRESSOR OUTLET PIPE

Каталожный номер:S00029218

Комплект:1

Примечание:

№ на схеме:11

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M8*12-ZN.D

Каталожный номер:B00002131

Комплект:2

Примечание:

№ на схеме:12

Наименование:AIR OUTLET PIPE ELBOW, COMPRESSOR

Каталожный номер:S00004848

Комплект:1

Примечание:

№ на схеме:13

Наименование:CLAMP

Каталожный номер:D12B-001-900

Комплект:1

Примечание:

№ на схеме:14

Наименование:AIR INLET PIPE-COMPRESSOR

Каталожный номер:S00029185

Комплект:2

Примечание:

№ на схеме:15

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M8*16-ZN.D

Каталожный номер:B00002133

Комплект:4

Примечание:

№ на схеме:16

Наименование:HEXAGON BOLTS WITH FLANGE - QGB/T16674.1-M8*20-DAC

Каталожный номер:B00005558

Комплект:8

Примечание:

№ на схеме:17

Наименование:CLAMP - Q/SC1302-105~127

Каталожный номер:B00001556

Комплект:2

Примечание:

№ на схеме:18

Наименование:COMPRESSOR INLET HOSE

Каталожный номер:S00029209

Комплект:1

Примечание:

№ на схеме:19

Наименование:AIR INTAKE PIPE ASSY

Каталожный номер:S00029184

Комплект:1

Примечание:

№ на схеме:20

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M12*40-DAC

Каталожный номер:B00005534

Комплект:4

Примечание:

№ на схеме:21

Наименование:GASKET

Каталожный номер:S00001858

Комплект:1

Примечание:

№ на схеме:22

Наименование:BANJO BOLT - Q/SC642.1-01-M12*1.25

Каталожный номер:B00002178

Комплект:1

Примечание:

№ на схеме:23

Наименование:HEXAGON NUTS WITH FLANGE - GB/T6177-M12-DAC

Каталожный номер:B00005629

Комплект:4

Примечание:

№ на схеме:25

Наименование:WASHER - Q/SC642.1-03-14

Каталожный номер:B00002194

Комплект:2

Примечание:

№ на схеме:26

Наименование:BANJO BOLT - Q/SC642.1-01-M14*1.5

Каталожный номер:B00002179

Комплект:1

Примечание:

№ на схеме:27

Наименование:WASHER

Каталожный номер:S00001805

Комплект:2

Примечание:

№ на схеме:29

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M10*20

Каталожный номер:B00001996

Комплект:4

Примечание:

№ на схеме:30

Наименование:STUD

Каталожный номер:S00001481

Комплект:4

Примечание:

№ на схеме:31

Наименование:TURBOCHARGER SELF-LOCKING NUT

Каталожный номер:S00014225

Комплект:4

Примечание:

№ на схеме:32

Наименование:GASKET, EXHAUST MANIFOLD

Каталожный номер:S00004747

Комплект:1

Примечание:

№ на схеме:33

Наименование:STUD

Каталожный номер:S00007325

Комплект:4

Примечание:

№ на схеме:35

Наименование:LOCK NUT

Каталожный номер:C38AL-38AL802

Комплект:4

Примечание:

№ на схеме:36

Наименование:SEAL RING

Каталожный номер:C12BL-5L8854

Комплект:2

Примечание:

№ на схеме:37

Наименование:EXHAUST PIPE ASSY (WELDED)

Каталожный номер:S00029388

Комплект:1

Примечание:

№ на схеме:38

Наименование:EXHAUST PIPE ASSY (WELDED)

Каталожный номер:S00029389

Комплект:1

Примечание:

№ на схеме:39

Наименование:BRACKET, EXHAUST PIPE ELBOW

Каталожный номер:S00019164

Комплект:1

Примечание:

№ на схеме:40

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*30-DAC

Каталожный номер:B00005511

Комплект:2

Примечание:

№ на схеме:41

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*35-DAC

Каталожный номер:B00005561

Комплект:2

Примечание:

№ на схеме:42

Наименование:BRACKET, EXHAUST PIPE ELBOW

Каталожный номер:S00029103

Комплект:1

Примечание:

№ на схеме:43

Наименование:OIL INLET PIPE ASSY (WELDED), TURBOCHARGER

Каталожный номер:S00030545

Комплект:1

Примечание:

№ на схеме:44

Наименование:OIL RETURN PIPE, TURBOCHARGER

Каталожный номер:S00006907

Комплект:1

Примечание:

№ на схеме:45

Наименование:TURBOCHARGER ASSY

Каталожный номер:S00026352

Комплект:1

Примечание:

№ на схеме:46

Наименование:EXHAUST PIPE FLANGE

Каталожный номер:S00008829

Комплект:1

Примечание:

№ на схеме:47

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*35-DAC

Каталожный номер:B00005513

Комплект:1

Примечание:

№ на схеме:48

Наименование:BIGGER BLACK WASHERS - Q/SC597-10*26-DAC

Каталожный номер:B00005649

Комплект:4

Примечание:

№ на схеме:49

Наименование:SPACER

Каталожный номер:S00030223

Комплект:2

Примечание:

№ на схеме:50

Наименование:CLAMP

Каталожный номер:S00029807

Комплект:1

Примечание:

№ на схеме:51

Наименование:HEAT SHIELD,EXHAUST PIPE ELBOW

Каталожный номер:S00029162

Комплект:1

Примечание:

№ на схеме:52

Наименование:WASHER - Q/SC642.1-03-12

Каталожный номер:B00002193

Комплект:2

Примечание:
