Топливопроводы

← Блок топливный Клапан топливный →

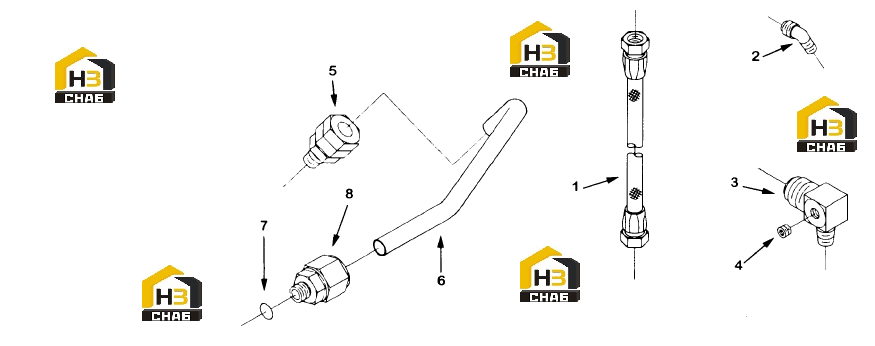

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Соединитель

Каталожный номер:3630840

Комплект:1

Примечание:

№ на схеме:1

Наименование:Гибкий шланг

Каталожный номер:AS 4014 40SS

Комплект:1

Примечание:

№ на схеме:2

Наименование:Колено с внутренним соединением

Каталожный номер:S-1047-A

Комплект:1

Примечание:

№ на схеме:3

Наименование:Колено с внутренним соединением

Каталожный номер:3175716

Комплект:1

Примечание:

№ на схеме:4

Наименование:Заглушка трубы

Каталожный номер:3628604

Комплект:1

Примечание:

№ на схеме:5

Наименование:Соединение

Каталожный номер:3629437

Комплект:1

Примечание:

№ на схеме:6

Наименование:Топливопровод

Каталожный номер:3630792

Комплект:1

Примечание:

№ на схеме:7

Наименование:Уплотнительное кольцо

Каталожный номер:3037236

Комплект:1

Примечание:

№ на схеме:8

Наименование:Соединитель

Каталожный номер:3630841

Комплект:1

Примечание:
