Блок топливный

← Привод топливного насоса (часть 2) Топливопроводы →

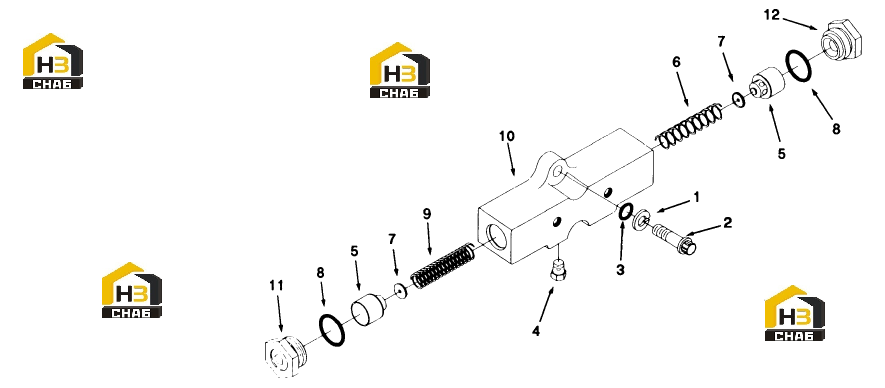

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Соединение

Каталожный номер:3629408

Комплект:1

Примечание:

№ на схеме:1

Наименование:Контровочная шайба

Каталожный номер:S-604

Комплект:2

Примечание:

№ на схеме:2

Наименование:Болт с двенадцатигранной головкой

Каталожный номер:191772

Комплект:2

Примечание:3/8- 16 X 1 1/4 дюйма

№ на схеме:3

Наименование:Уплотнительное кольцо

Каталожный номер:3818885

Комплект:2

Примечание:

№ на схеме:4

Наименование:Заглушка трубы

Каталожный номер:70295

Комплект:2

Примечание:

№ на схеме:5

Наименование:Плунжер

Каталожный номер:650826

Комплект:2

Примечание:

№ на схеме:6

Наименование:Компрессионная пружина

Каталожный номер:650829

Комплект:1

Примечание:

№ на схеме:7

Наименование:Прокладка проходной втулки

Каталожный номер:651045

Комплект:2

Примечание:15/32 дюйма

№ на схеме:8

Наименование:Уплотнительное кольцо

Каталожный номер:3046943

Комплект:2

Примечание:

№ на схеме:9

Наименование:Компрессионная пружина

Каталожный номер:3277045

Комплект:1

Примечание:

№ на схеме:10

Наименование:Соединение

Каталожный номер:3629409

Комплект:1

Примечание:

№ на схеме:11

Наименование:Фиксатор пружины

Каталожный номер:3629410

Комплект:1

Примечание:

№ на схеме:12

Наименование:Седло клапана регулятора давления

Каталожный номер:3629411

Комплект:1

Примечание:
