Привод топливного насоса (часть 2)

← Привод регулятора подачи топлива Блок топливный →

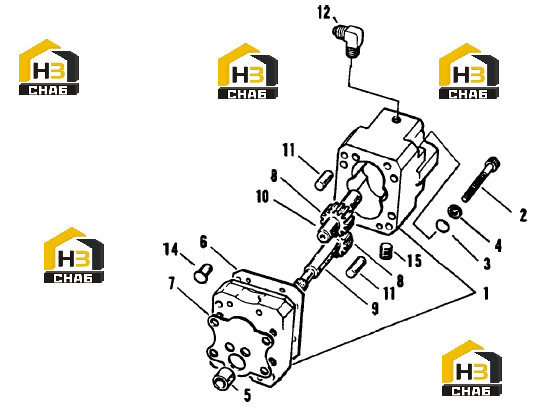

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Привод топливного насоса

Каталожный номер:3034221

Комплект:-

Примечание:

№ на схеме:1

Наименование:Крышка привода

Каталожный номер:3033739

Комплект:1

Примечание:

№ на схеме:2

Наименование:Винт с колпачком

Каталожный номер:100129

Комплект:6

Примечание:1/4 - 20 х 2 3/4 дюйма

№ на схеме:3

Наименование:Шайба

Каталожный номер:70704

Комплект:6

Примечание:

№ на схеме:4

Наименование:Контровочная шайба

Каталожный номер:181466

Комплект:6

Примечание:

№ на схеме:5

Наименование:Штифт

Каталожный номер:3033719

Комплект:1

Примечание:

№ на схеме:6

Наименование:Прокладка топливного насоса

Каталожный номер:110855

Комплект:1

Примечание:

№ на схеме:7

Наименование:Прокладка топливного насоса

Каталожный номер:3026163

Комплект:1

Примечание:

№ на схеме:8-2

Наименование:Шестерня и вал

Каталожный номер:3019617

Комплект:1

Примечание:

№ на схеме:8

Наименование:Шестерня

Каталожный номер:119364

Комплект:1

Примечание:

№ на схеме:8-1

Наименование:Шестерня и вал

Каталожный номер:3016611

Комплект:1

Примечание:

№ на схеме:9

Наименование:Вал привода топливного насоса

Каталожный номер:100217

Комплект:1

Примечание:

№ на схеме:10

Наименование:Вал привода топливного насоса

Каталожный номер:175865

Комплект:1

Примечание:

№ на схеме:11

Наименование:Шпилька

Каталожный номер:64816-А

Комплект:2

Примечание:

№ на схеме:14

Наименование:Клапан регулятора давления

Каталожный номер:3050624

Комплект:1

Примечание:

№ на схеме:15

Наименование:Резьбовая заглушка

Каталожный номер:3033742

Комплект:2

Примечание:
