Клапан топливный

← Топливопроводы Маховик (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

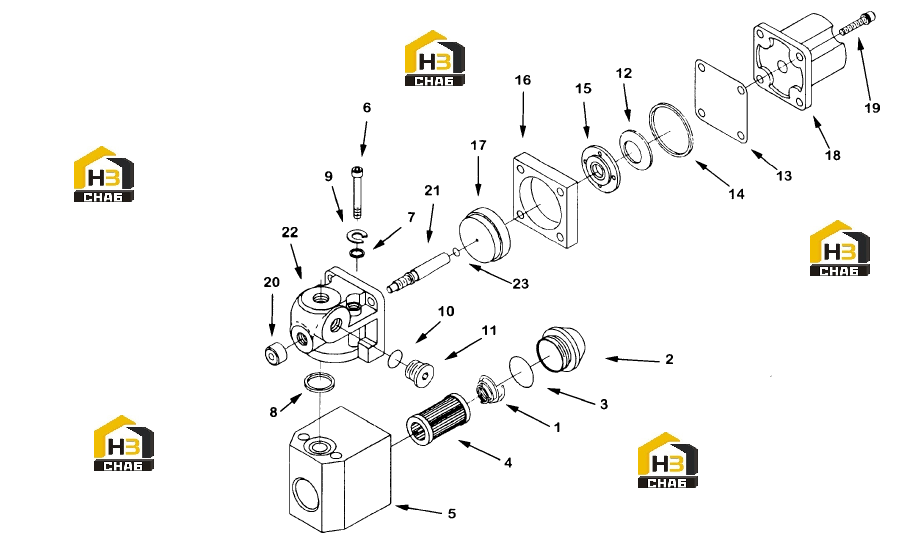

№ на схеме:-

Наименование:Топливный фильтр

Каталожный номер:3096078

Комплект:1

Примечание:

№ на схеме:1

Наименование:Компрессионная пружина

Каталожный номер:70700

Комплект:1

Примечание:

№ на схеме:2

Наименование:Колпачок топливного фильтра

Каталожный номер:3014575

Комплект:1

Примечание:

№ на схеме:3

Наименование:Уплотнительное кольцо

Каталожный номер:3021123

Комплект:1

Примечание:

№ на схеме:4

Наименование:Экран фильтра

Каталожный номер:3090769

Комплект:1

Примечание:

№ на схеме:5

Наименование:Корпус фильтра

Каталожный номер:3090770

Комплект:1

Примечание:

№ на схеме:6

Наименование:Болт

Каталожный номер:S-189-C

Комплект:4

Примечание:1/4 -20 x 1 3/4 дюйма

№ на схеме:7

Наименование:Шайба

Каталожный номер:67684

Комплект:3

Примечание:1/4 дюйма

№ на схеме:8

Наименование:Прямоугольное уплотнение

Каталожный номер:154087

Комплект:2

Примечание:

№ на схеме:9

Наименование:Контровочная шайба

Каталожный номер:181466

Комплект:4

Примечание:1/4 дюйма

№ на схеме:10

Наименование:Уплотнительное кольцо

Каталожный номер:3037236

Комплект:1

Примечание:

№ на схеме:11

Наименование:Резьбовая заглушка

Каталожный номер:3067347

Комплект:1

Примечание:

№ на схеме:12

Наименование:Пружина клапана

Каталожный номер:129768

Комплект:1

Примечание:

№ на схеме:13

Наименование:Экран запорного клапана

Каталожный номер:129839

Комплект:1

Примечание:

№ на схеме:14

Наименование:Прямоугольное уплотнение

Каталожный номер:129888

Комплект:2

Примечание:

№ на схеме:15

Наименование:Диск клапана

Каталожный номер:196057

Комплект:1

Примечание:

№ на схеме:16

Наименование:Корпус привода

Каталожный номер:3034451

Комплект:1

Примечание:

№ на схеме:17

Наименование:Диск привода

Каталожный номер:3034452

Комплект:1

Примечание:

№ на схеме:18

Наименование:Соленоид

Каталожный номер:3054609

Комплект:1

Примечание:

№ на схеме:19

Наименование:Болт пружинной зубчатой шайбы

Каталожный номер:3065944

Комплект:4

Примечание:

№ на схеме:20

Наименование:Заглушка

Каталожный номер:129838

Комплект:1

Примечание:

№ на схеме:20-1

Наименование:Резьбовая заглушка

Каталожный номер:3067424

Комплект:1

Примечание:1/2-20 UNF

№ на схеме:21

Наименование:Вал запорного клапана

Каталожный номер:3013036

Комплект:1

Примечание:

№ на схеме:22

Наименование:Корпус запорного клапана

Каталожный номер:3073891

Комплект:1

Примечание:

№ на схеме:22-1

Наименование:Корпус запорного топливного клапана

Каталожный номер:3073890

Комплект:1

Примечание:

№ на схеме:22-2

Наименование:Запорный топливный клапан

Каталожный номер:3096856

Комплект:1

Примечание:

№ на схеме:23

Наименование:Уплотнительное кольцо

Каталожный номер:3279794

Комплект:1

Примечание:
