Коллектор впускной

← Теплообменник Воздухоочиститель →

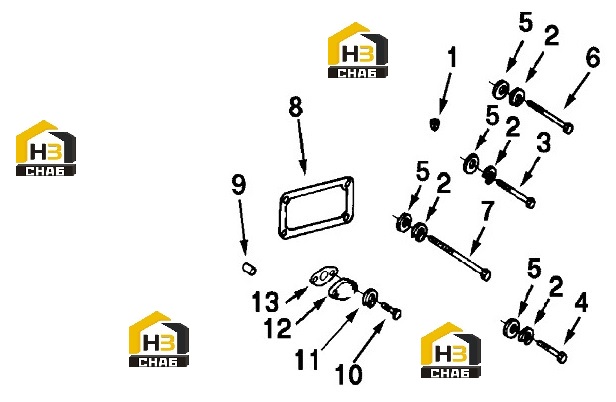

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:COVER,AIR COMP

Каталожный номер:3012560

Комплект:1

Примечание:

№ на схеме:-

Наименование:MTG HOUSING AFTERCOOLER

Каталожный номер:3011510

Комплект:1

Примечание:

№ на схеме:1

Наименование:PLUG,PIPE

Каталожный номер:3008466

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER,LOCK

Каталожный номер:S 604

Комплект:24

Примечание:

№ на схеме:3

Наименование:SCREW.HEXAGON HEAD

Каталожный номер:3042890

Комплект:12

Примечание:

№ на схеме:4

Наименование:SCREW,HEXAGON HEAD

Каталожный номер:123204

Комплект:2

Примечание:

№ на схеме:5

Наименование:WASHER,PLAIN

Каталожный номер:S 602

Комплект:24

Примечание:

№ на схеме:6

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:137868

Комплект:2

Примечание:

№ на схеме:7

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:137872

Комплект:8

Примечание:

№ на схеме:8

Наименование:GASKET,AIR MANIFOLD

Каталожный номер:206277

Комплект:6

Примечание:

№ на схеме:9

Наименование:SEAL,RECTANGULAR RING

Каталожный номер:3014304

Комплект:12

Примечание:

№ на схеме:10

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:S 103 D

Комплект:10

Примечание:

№ на схеме:11

Наименование:WASHER,LOCK

Каталожный номер:S 604

Комплект:2

Примечание:

№ на схеме:12

Наименование:PLATE,COVER

Каталожный номер:3011693

Комплект:1

Примечание:

№ на схеме:13

Наименование:GASKET,FLANGE

Каталожный номер:3201388

Комплект:1

Примечание:
