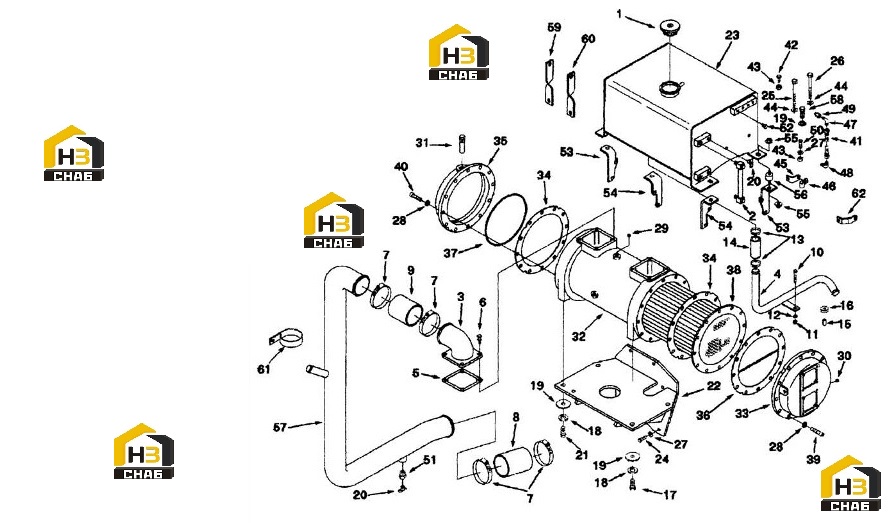

Теплообменник

Каталожный номер:AS 5011 SS

Комплект:1

Примечание:

№ на схеме:-

Наименование:CONNECTION,WTR MTG

Каталожный номер:3012093

Комплект:2

Примечание:

№ на схеме:-

Каталожный номер:AS 5028 SS

Комплект:1

Примечание:

№ на схеме:-

Каталожный номер:S 610

Комплект:8

Примечание:

№ на схеме:-

Наименование:MTG,TUBE WATER TRANSFER

Каталожный номер:3202141

Комплект:1

Примечание:

№ на схеме:-

Наименование:MTG,EXPANSION TANK

Каталожный номер:3201389 CE

Комплект:1

Примечание:

№ на схеме:-

Наименование:EXHANGER,HEAT

Каталожный номер:3011108

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONNECTION,WATER INLET

Каталожный номер:3008861

Комплект:2

Примечание:

№ на схеме:4

Наименование:TUBE,WATER TRANSFER

Каталожный номер:3008866

Комплект:1

Примечание:

№ на схеме:5

Наименование:GASKET,WTR TRF CONNECTION

Каталожный номер:3008832

Комплект:1

Примечание:

№ на схеме:6

Наименование:SCREW,CAPTIVE WAS

Каталожный номер:3012471

Комплект:4

Примечание:

№ на схеме:7

Наименование:CLAMP,HOSE

Каталожный номер:43828 F

Комплект:6

Примечание:

№ на схеме:8

Каталожный номер:63223

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:107063

Комплект:2

Примечание:

№ на схеме:10

Каталожный номер:S 134

Комплект:4

Примечание:

№ на схеме:10

Каталожный номер:S 134

Комплект:1

Примечание:

№ на схеме:11

Наименование:NUT,HEAVY HEXAGON

Каталожный номер:S 221

Комплект:4

Примечание:

№ на схеме:11

Наименование:NUT,HEAVY HEXAGON

Каталожный номер:S 221

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:S 605

Комплект:4

Примечание:

№ на схеме:12

Каталожный номер:S 605

Комплект:1

Примечание:

№ на схеме:13

Наименование:CLAMP,HOSE

Каталожный номер:43828 A

Комплект:4

Примечание:

№ на схеме:14

Каталожный номер:3027706

Комплект:2

Примечание:

№ на схеме:15

Наименование:SPACER,MOUNTING

Каталожный номер:3034858

Комплект:4

Примечание:

№ на схеме:15

Наименование:SPACER,MOUNTING

Каталожный номер:3034858

Комплект:1

Примечание:

№ на схеме:16

Наименование:ISOLATOR,VIBRATION

Каталожный номер:3034856

Комплект:2

Примечание:

№ на схеме:18

Каталожный номер:S 609

Комплект:4

Примечание:

№ на схеме:20

Наименование:DRAINCOCK

Каталожный номер:3165999

Комплект:1

Примечание:

№ на схеме:20

Наименование:DRAINCOCK

Каталожный номер:3165999

Комплект:1

Примечание:

№ на схеме:21

Каталожный номер:137972

Комплект:4

Примечание:

№ на схеме:22

Наименование:BRACKET,HEAT EXCHANGER

Каталожный номер:3021189

Комплект:1

Примечание:

№ на схеме:23

Наименование:EXPAN TANK& FILTER

Каталожный номер:3655883

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:S 112

Комплект:2

Примечание:

№ на схеме:24

Каталожный номер:S 112

Комплект:3

Примечание:

№ на схеме:25

Каталожный номер:S 197

Комплект:2

Примечание:

№ на схеме:26

Каталожный номер:S 199 A

Комплект:4

Примечание:

№ на схеме:27

Каталожный номер:S 604

Комплект:2

Примечание:

№ на схеме:27

Каталожный номер:S 604

Комплект:9

Примечание:

№ на схеме:28

Каталожный номер:S 610

Комплект:24

Примечание:

№ на схеме:29

Наименование:PLUG,ZINC ELECTRODE

Каталожный номер:S 610 B

Комплект:4

Примечание:

№ на схеме:31

Наименование:PLUG,ZINC ELECTRODE

Каталожный номер:68241

Комплект:6

Примечание:

№ на схеме:32

Наименование:HOUSING,HEAT EXCHANGER

Каталожный номер:3011323

Комплект:1

Примечание:

№ на схеме:33

Наименование:COVER,HEAT EXCHANGER

Каталожный номер:3011324

Комплект:1

Примечание:

№ на схеме:34

Наименование:GASKET,HEAT EXCHANGER

Каталожный номер:3011325

Комплект:2

Примечание:

№ на схеме:35

Наименование:COVER,HEAT EXCHANGER

Каталожный номер:3011329

Комплект:1

Примечание:

№ на схеме:36

Наименование:GASKET,HEAT EXCHANGER

Каталожный номер:3011332

Комплект:1

Примечание:

№ на схеме:37

Наименование:SEAL,O RING

Каталожный номер:3011337

Комплект:1

Примечание:

№ на схеме:38

Наименование:CORE,COOLER

Каталожный номер:3011226

Комплект:1

Примечание:

№ на схеме:39

Наименование:SCREW,CAPTIVE WAS

Каталожный номер:3050862

Комплект:12

Примечание:

№ на схеме:40

Наименование:SCREW,CAPTIVE WAS

Каталожный номер:3050863

Комплект:12

Примечание:

№ на схеме:42

Каталожный номер:3019573

Комплект:4

Примечание:

№ на схеме:43

Наименование:NUT,HEAVY HEXAGON

Каталожный номер:S 205

Комплект:2

Примечание:

№ на схеме:44

Наименование:WASHER,PLAIN

Каталожный номер:S 602

Комплект:4

Примечание:

№ на схеме:44

Наименование:WASHER,PLAIN

Каталожный номер:109557

Комплект:4

Примечание:

№ на схеме:46

Наименование:CLIP

Каталожный номер:68245

Комплект:1

Примечание:

№ на схеме:47

Наименование:ELBOW,MALE ADAPTER

Каталожный номер:116936

Комплект:2

Примечание:

№ на схеме:48

Наименование:ELBOW,MALE ADAPTER

Каталожный номер:144372

Комплект:2

Примечание:

№ на схеме:50
