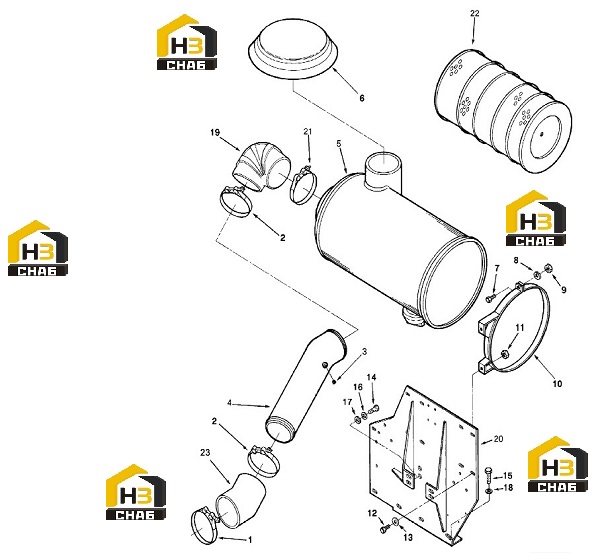

Воздухоочиститель

← Коллектор впускной Диск синхронизации →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:MTG,SUPPORT

Каталожный номер:3022325

Комплект:1

Примечание:

№ на схеме:-

Наименование:MTG,AIR CLEANER

Каталожный номер:3022323

Комплект:1

Примечание:

№ на схеме:-

Наименование:MTG,STRAPS

Каталожный номер:4067603

Комплект:1

Примечание:

№ на схеме:-

Наименование:CLEANER,AIR

Каталожный номер:3017002

Комплект:1

Примечание:

№ на схеме:1

Наименование:CLAMP,T BOLT

Каталожный номер:125741

Комплект:1

Примечание:

№ на схеме:2

Наименование:CLAMP,T BOLT

Каталожный номер:140313

Комплект:2

Примечание:

№ на схеме:3

Наименование:PLUG,PIPE

Каталожный номер:3025458

Комплект:1

Примечание:

№ на схеме:4

Наименование:TUBE,AIR INLET

Каталожный номер:3001870

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOUSHING,AIR CLEANER

Каталожный номер:(3165205)

Комплект:1

Примечание:

№ на схеме:6

Наименование:CAP,AIR CLEANER

Каталожный номер:3017003

Комплект:1

Примечание:

№ на схеме:7

Наименование:SCREW,HEXAGON HEAD

Каталожный номер:S 111

Комплект:2

Примечание:

№ на схеме:8

Наименование:WASHER,LOCK

Каталожный номер:S 605

Комплект:2

Примечание:

№ на схеме:9

Наименование:NUT,REGULER HEXAGON

Каталожный номер:69832

Комплект:2

Примечание:

№ на схеме:10

Наименование:STRAP,AIR.CLEANER

Каталожный номер:197221

Комплект:2

Примечание:

№ на схеме:11

Наименование:NUT,HEAVY HEXAGON

Каталожный номер:S 217

Комплект:4

Примечание:

№ на схеме:12

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:103023

Комплект:4

Примечание:

№ на схеме:13

Наименование:WASHER,PLAIN

Каталожный номер:3000082

Комплект:4

Примечание:

№ на схеме:14

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:S 109

Комплект:4

Примечание:

№ на схеме:15

Наименование:SCREW,HEXAGON HEAD

Каталожный номер:S 145

Комплект:2

Примечание:

№ на схеме:16

Наименование:WASHER,PLAIN

Каталожный номер:108330

Комплект:4

Примечание:

№ на схеме:18

Наименование:WASHER,PLAIN

Каталожный номер:203310

Комплект:2

Примечание:

№ на схеме:19

Наименование:HOSE,ELBOW

Каталожный номер:3030514

Комплект:1

Примечание:

№ на схеме:20

Наименование:BRACKET,AIR CLEANER

Каталожный номер:3034735

Комплект:1

Примечание:

№ на схеме:21

Наименование:CLMP,T BOLT

Каталожный номер:3175623

Комплект:1

Примечание:

№ на схеме:22

Наименование:ELEMENT,AIR CLEANER

Каталожный номер:(3018042)

Комплект:1

Примечание:

№ на схеме:23

Наименование:HOSE,ELBOW

Каталожный номер:3030782

Комплект:1

Примечание:
