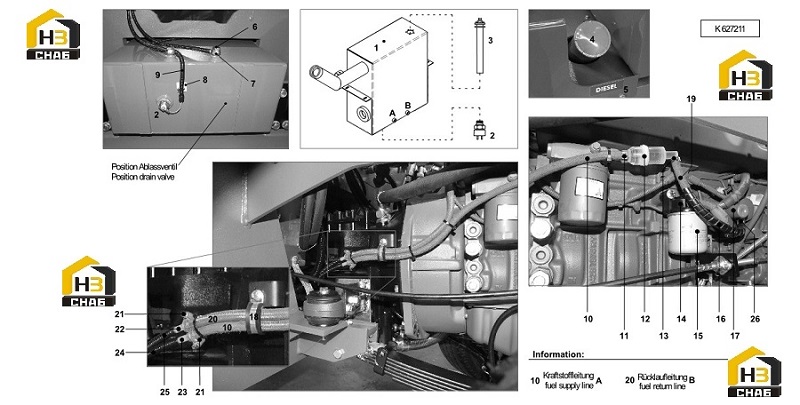

Система топливная

← Педаль Система очистки воздуха →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEATED FUEL TANK

Каталожный номер:623,330

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:TANK HEATING

Каталожный номер:312,476

Комплект:1

Примечание:

№ на схеме:1.2

Наименование:SEAL RING

Каталожный номер:37,940

Комплект:1

Примечание:

№ на схеме:1.3

Наименование:SIEVE CYLINDRIC

Каталожный номер:37,077

Комплект:1

Примечание:

№ на схеме:2

Наименование:FUEL SENSOR FOR WARNING LIGHT AT DASHBOARD

Каталожный номер:607,256

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:SEAL RING

Каталожный номер:11,293

Комплект:1

Примечание:

№ на схеме:3

Наименование:SENSOR FUEL GAUGE

Каталожный номер:618,783

Комплект:1

Примечание:

№ на схеме:3.1

Наименование:HEX.HEAD SCREW

Каталожный номер:13,370

Комплект:5

Примечание:

№ на схеме:3.2

Наименование:SEAL RING

Каталожный номер:10,496

Комплект:5

Примечание:

№ на схеме:4

Наименование:FILLER CAP

Каталожный номер:13,053

Комплект:1

Примечание:

№ на схеме:5

Наименование:LABEL PLATE DIESEL

Каталожный номер:610,730

Комплект:1

Примечание:

№ на схеме:6

Наименование:HOLLOW SCREW

Каталожный номер:605,222

Комплект:2

Примечание:

№ на схеме:6.1

Наименование:SEAL RING

Каталожный номер:10,526

Комплект:4

Примечание:

№ на схеме:7

Наименование:RING CONNECTOR

Каталожный номер:605,229

Комплект:2

Примечание:

№ на схеме:8

Наименование:SELF ADHESIVE PLATE

Каталожный номер:600,495

Комплект:1

Примечание:

№ на схеме:9

Наименование:PROTECTION TUBE 0 8 MM

Каталожный номер:600,699

Комплект:2

Примечание:

№ на схеме:10

Наименование:FUEL LINE HOSE

Каталожный номер:605,671

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE CLAMP (COBRA)

Каталожный номер:605,632

Комплект:1

Примечание:

№ на схеме:12

Наименование:FUEL PRE-FILTER

Каталожный номер:605,277

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE CLAMP (COBRA)

Каталожный номер:605,632

Комплект:1

Примечание:

№ на схеме:14

Наименование:BRACKET

Каталожный номер:620,150

Комплект:1

Примечание:

№ на схеме:15

Наименование:FUEL FILTER

Каталожный номер:74,330

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLASTIC CABLE

Каталожный номер:106,102

Комплект:1

Примечание:

№ на схеме:17

Наименование:FUEL PUMP

Каталожный номер:106,756

Комплект:1

Примечание:

№ на схеме:17.1

Наименование:O-SEAL

Каталожный номер:620,149

Комплект:1

Примечание:

№ на схеме:17.2

Наименование:FUEL PUMP

Каталожный номер:89,203

Комплект:1

Примечание:

№ на схеме:17.3

Наименование:REPAIR KIT

Каталожный номер:614,225

Комплект:1

Примечание:

№ на схеме:18

Наименование:HOSE CLAMP RA 22/15 (W. RUBBER INLAY)

Каталожный номер:605,369

Комплект:1

Примечание:

№ на схеме:19

Наименование:FUEL LINE HOSE

Каталожный номер:605,671

Комплект:1

Примечание:

№ на схеме:20

Наименование:FUEL LINE HOSE

Каталожный номер:605,671

Комплект:1

Примечание:

№ на схеме:21

Наименование:HOSE STRAP 13/9

Каталожный номер:605,395

Комплект:2

Примечание:

№ на схеме:22

Наименование:PY-HOSE 8X1 (WHITE)

Каталожный номер:605,536

Комплект:1

Примечание:

№ на схеме:22.1

Наименование:BUSHING F. PVC HOSE 8X1

Каталожный номер:605,525

Комплект:1

Примечание:

№ на схеме:23

Наименование:PY-HOSE 8X1 (WHITE)

Каталожный номер:605,536

Комплект:1

Примечание:

№ на схеме:23.1

Наименование:BUSHING F. PVC HOSE 8X1

Каталожный номер:605,525

Комплект:1

Примечание:

№ на схеме:24

Наименование:PLASTIC TUBE NS 8,5 BLACK

Каталожный номер:600,500

Комплект:1

Примечание:

№ на схеме:24.1

Наименование:PROTECTION TUBE 0 8 MM

Каталожный номер:600,699

Комплект:1

Примечание:

№ на схеме:25

Наименование:PLASTIC TUBE NS 8,5 BLACK

Каталожный номер:600,500

Комплект:1

Примечание:

№ на схеме:25.1

Наименование:PROTECTION TUBE 0 8 MM

Каталожный номер:600,699

Комплект:1

Примечание:

№ на схеме:26

Наименование:HOSE CLAMP (COBRA)

Каталожный номер:605,632

Комплект:1

Примечание:

№ на схеме:26.1

Наименование:OIL DRAIN VALVE

Каталожный номер:88,499

Комплект:1

Примечание:
