Система очистки воздуха

← Система топливная Система выхлопная →

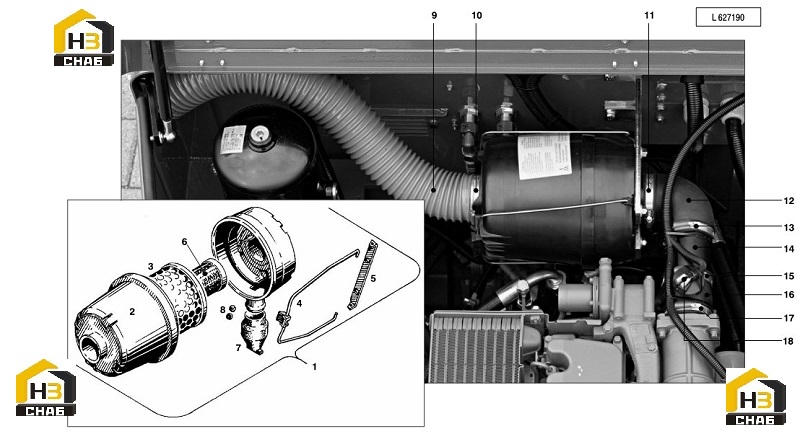

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR CLEANER

Каталожный номер:620,154

Комплект:1

Примечание:

№ на схеме:2

Наименование:HOOD

Каталожный номер:620,155

Комплект:1

Примечание:

№ на схеме:3

Наименование:INSERT

Каталожный номер:312,852

Комплект:1

Примечание:

№ на схеме:4

Наименование:CLAMPING YOKE

Каталожный номер:620,156

Комплект:2

Примечание:

№ на схеме:5

Наименование:SUPPORT

Каталожный номер:311,677

Комплект:2

Примечание:

№ на схеме:6

Наименование:SAFETY CARTRIDGE

Каталожный номер:620,157

Комплект:1

Примечание:

№ на схеме:7

Наименование:DUST EJECTOR

Каталожный номер:620,158

Комплект:1

Примечание:

№ на схеме:8

Наименование:FELT RING

Каталожный номер:311,682

Комплект:2

Примечание:

№ на схеме:9

Наименование:AIR INTAKE HOSE

Каталожный номер:605,308

Комплект:1

Примечание:

№ на схеме:9.1

Наименование:HOSE CLAMP

Каталожный номер:21,651

Комплект:1

Примечание:

№ на схеме:10

Наименование:HOSE CLAMP

Каталожный номер:21,651

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE CLAMP

Каталожный номер:21,651

Комплект:1

Примечание:

№ на схеме:12

Наименование:MANIFOLD D=70/90°

Каталожный номер:603,315

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE CLAMP

Каталожный номер:21,651

Комплект:1

Примечание:

№ на схеме:14

Наименование:TUBE

Каталожный номер:621,374

Комплект:1

Примечание:

№ на схеме:15

Наименование:HOSE CLAMP

Каталожный номер:21,651

Комплект:1

Примечание:

№ на схеме:16

Наименование:CONNECTING HOSE 070 L=75

Каталожный номер:603,322

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOSE CLAMP

Каталожный номер:21,651

Комплект:1

Примечание:

№ на схеме:18

Наименование:MAINTENANCE INDICATOR

Каталожный номер:619,683

Комплект:1

Примечание:
