Педаль

Педаль

← Двигатель deutz Система топливная →

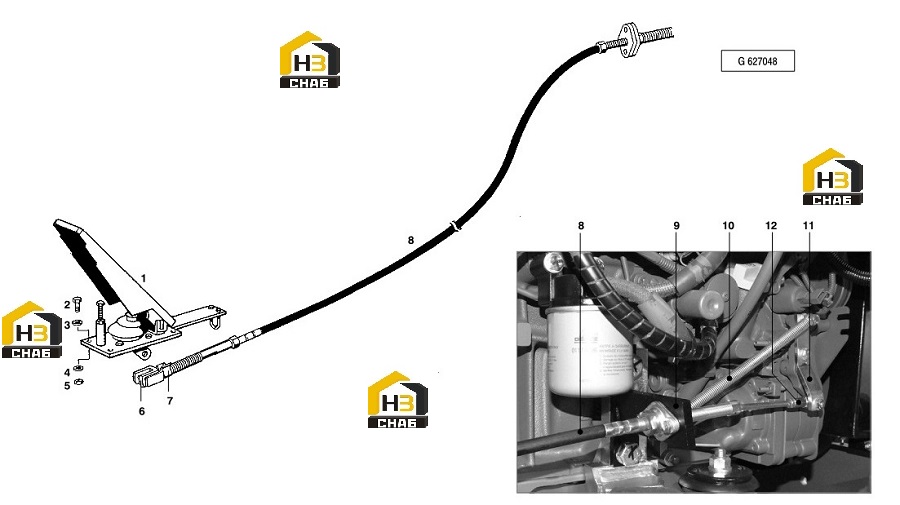

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PEDAL
Каталожный номер:65,332
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.1
Наименование:RUBBER COVER
Каталожный номер:101,686
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:HEX.HEAD SCREW
Каталожный номер:10,629
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:11,349
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:11,349
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:HEX. NUT
Каталожный номер:311,031
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:FORKED END
Каталожный номер:20,313
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:PIN
Каталожный номер:20,304
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:CONTROL CABLE
Каталожный номер:65,426
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8.1
Наименование:HOSE CLAMP RA 12/12 (W. RUBBER INLAY)
Каталожный номер:605,366
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:ENGINE SUPPORT RIGHT
Каталожный номер:619,992
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:DRAW SPRING
Каталожный номер:312,323
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BRAKE LEVER
Каталожный номер:66,963
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:FLEXIBLE LINK
Каталожный номер:10,455
Комплект:1
Примечание:
