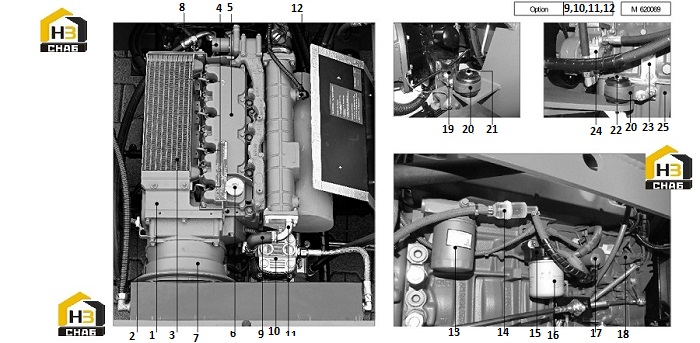

Двигатель deutz

← Кабина водителя Педаль →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ENGINE DEUTZ

Каталожный номер:620,069

Комплект:1

Примечание:

№ на схеме:2

Наименование:ENGINE OIL DIPSTICK

Каталожный номер:92,362

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:O-RING

Каталожный номер:81,588

Комплект:1

Примечание:

№ на схеме:3

Наименование:OIL COOLER

Каталожный номер:402,112

Комплект:1

Примечание:

№ на схеме:4

Наименование:FUEL INJECTOR

Каталожный номер:620,140

Комплект:4

Примечание:

№ на схеме:4.1

Наименование:SEALING RING

Каталожный номер:620,141

Комплект:4

Примечание:

№ на схеме:4.2

Наименование:HIGH PRESSURE PIPE

Каталожный номер:620,139

Комплект:4

Примечание:

№ на схеме:5

Наименование:VALVE COVER

Каталожный номер:620,142

Комплект:1

Примечание:

№ на схеме:5.1

Наименование:VALVE COVER GASKET

Каталожный номер:616,803

Комплект:1

Примечание:

№ на схеме:6

Наименование:FILLER CAP

Каталожный номер:614,224

Комплект:1

Примечание:

№ на схеме:7

Наименование:BLOWER JACKET

Каталожный номер:620,143

Комплект:1

Примечание:

№ на схеме:7.1

Наименование:FLAT GASKET

Каталожный номер:620,144

Комплект:1

Примечание:

№ на схеме:7.2

Наименование:SEALING SECTION

Каталожный номер:78,040

Комплект:1

Примечание:

№ на схеме:7.3

Наименование:ALTERNATOR 12V / 80A

Каталожный номер:619,349

Комплект:1

Примечание:

№ на схеме:7.4

Наименование:VOLTAGE REGULATOR

Каталожный номер:614,763

Комплект:1

Примечание:

№ на схеме:7.5

Наименование:V-BELT

Каталожный номер:402,116

Комплект:1

Примечание:

№ на схеме:8

Наименование:VALVE

Каталожный номер:620,145

Комплект:1

Примечание:

№ на схеме:9

Наименование:HOSE ELBOW

Каталожный номер:620,147

Комплект:1

Примечание:

№ на схеме:9.1

Наименование:HOSE CLIP

Каталожный номер:39,545

Комплект:2

Примечание:

№ на схеме:10

Наименование:AIR COMPRESSOR 150 CCM

Каталожный номер:620,134

Комплект:1

Примечание:

№ на схеме:10.1

Наименование:NARROW V-BELT

Каталожный номер:620,153

Комплект:1

Примечание:

№ на схеме:11

Наименование:FLANGE

Каталожный номер:620,148

Комплект:1

Примечание:

№ на схеме:11.1

Наименование:GASKET

Каталожный номер:203,714

Комплект:1

Примечание:

№ на схеме:12

Наименование:GLOW PLUG 12V

Каталожный номер:619,350

Комплект:1

Примечание:

№ на схеме:13

Наименование:ENGINE OIL FILTER

Каталожный номер:402,124

Комплект:1

Примечание:

№ на схеме:14

Наименование:FUEL PRE-FILTER

Каталожный номер:605,277

Комплект:1

Примечание:

№ на схеме:15

Наименование:BRACKET

Каталожный номер:620,150

Комплект:1

Примечание:

№ на схеме:16

Наименование:FUEL FILTER

Каталожный номер:74,330

Комплект:1

Примечание:

№ на схеме:17

Наименование:FUEL PUMP

Каталожный номер:106,756

Комплект:1

Примечание:

№ на схеме:17.1

Наименование:O-SEAL

Каталожный номер:620,149

Комплект:1

Примечание:

№ на схеме:17.2

Наименование:FUEL PUMP

Каталожный номер:89,203

Комплект:1

Примечание:

№ на схеме:17.3

Наименование:REPAIR KIT

Каталожный номер:614,225

Комплект:1

Примечание:

№ на схеме:18

Наименование:GROUND ADJUSTMENT SOLENOID VALVE

Каталожный номер:620,079

Комплект:1

Примечание:

№ на схеме:18.1

Наименование:O-SEAL

Каталожный номер:620,080

Комплект:1

Примечание:

№ на схеме:19

Наименование:ENGINE SUPPORT REAR LEFT

Каталожный номер:620,199

Комплект:1

Примечание:

№ на схеме:19.1

Наименование:ENGINE SUPPORT REAR RIGHT

Каталожный номер:620,198

Комплект:1

Примечание:

№ на схеме:20

Наименование:OIL PAN

Каталожный номер:621,541

Комплект:4

Примечание:

№ на схеме:21

Наименование:HEX.HEAD BOLT

Каталожный номер:11,600

Комплект:2

Примечание:

№ на схеме:21.1

Наименование:WASHER

Каталожный номер:23,609

Комплект:2

Примечание:

№ на схеме:21.2

Наименование:SELF-LOCKING NUT

Каталожный номер:24,322

Комплект:2

Примечание:

№ на схеме:22

Наименование:HEX.HEAD BOLT

Каталожный номер:11,600

Комплект:2

Примечание:

№ на схеме:22.1

Наименование:WASHER

Каталожный номер:23,609

Комплект:2

Примечание:

№ на схеме:22.2

Наименование:SELF-LOCKING NUT

Каталожный номер:24,322

Комплект:2

Примечание:

№ на схеме:23

Наименование:ENGINE SUPPORT LEFT

Каталожный номер:619,996

Комплект:1

Примечание:

№ на схеме:23.1

Наименование:ENGINE SUPPORT RIGHT

Каталожный номер:619,992

Комплект:1

Примечание:

№ на схеме:24

Наименование:HYDRAULIC PUMP 11 CCM

Каталожный номер:620,081

Комплект:1

Примечание:

№ на схеме:25

Наименование:HEATED OIL PAN

Каталожный номер:620,243

Комплект:1

Примечание:

№ на схеме:25.10

Наименование:TEMPERATURE SENSOR ENGINE OIL

Каталожный номер:619,348

Комплект:1

Примечание:

№ на схеме:25.1

Наименование:PACKING COMPOUND

Каталожный номер:620,152

Комплект:1

Примечание:

№ на схеме:25.11

Наименование:FUEL SOLENOID VALVE

Каталожный номер:620,078

Комплект:1

Примечание:

№ на схеме:25.12

Наименование:LUBE OIL PUMP

Каталожный номер:106,753

Комплект:1

Примечание:

№ на схеме:25.13

Наименование:FAN

Каталожный номер:609,018

Комплект:1

Примечание:

№ на схеме:25.14

Наименование:GLOW PLUG

Каталожный номер:203,710

Комплект:4

Примечание:

№ на схеме:25.2

Наименование:HEATING ROD

Каталожный номер:95,672

Комплект:1

Примечание:

№ на схеме:25.3

Наименование:ARMOURED CABLE

Каталожный номер:102,766

Комплект:1

Примечание:

№ на схеме:25.4

Наименование:OIL CHANGE VALVE M18X1.5

Каталожный номер:604,746

Комплект:1

Примечание:

№ на схеме:25.5

Наименование:DRAIN HOSE; 90°

Каталожный номер:604,752

Комплект:1

Примечание:

№ на схеме:25.6

Наименование:RING GEAR

Каталожный номер:402,111

Комплект:1

Примечание:

№ на схеме:25.7

Наименование:STARTER MOTOR

Каталожный номер:619,444

Комплект:1

Примечание:

№ на схеме:25.8

Наименование:GEAR BELT -REPAIR KIT

Каталожный номер:106,758

Комплект:1

Примечание:

№ на схеме:25.9

Наименование:PRESSURE SWITCH

Каталожный номер:95,318

Комплект:1

Примечание:
