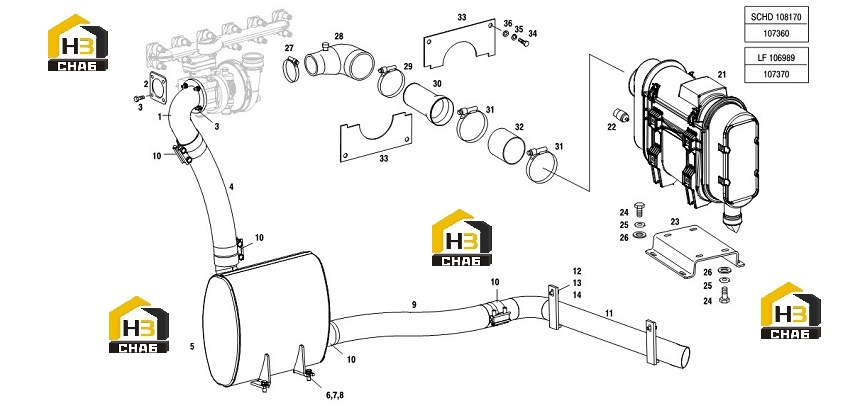

Система выхлопная и воздухоочиститель

← Бак топливный и фильтр Система охлаждения двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:EXHAUST ELBOW

Каталожный номер:108167

Комплект:1

Примечание:

№ на схеме:2

Наименование:GASKET

Каталожный номер:109258

Комплект:1

Примечание:

№ на схеме:3

Наименование:HEX.HEAD BOLT

Каталожный номер:60086

Комплект:4

Примечание:

№ на схеме:4

Наименование:FLEX TUBE

Каталожный номер:88987

Комплект:1

Примечание:

№ на схеме:5

Наименование:EXHAUST SILENCER

Каталожный номер:108170

Комплект:1

Примечание:

№ на схеме:6

Наименование:HEXAGON HEAD BOLT

Каталожный номер:10420

Комплект:4

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:10421

Комплект:4

Примечание:

№ на схеме:8

Наименование:LOCKING WASHER

Каталожный номер:83119

Комплект:4

Примечание:

№ на схеме:9

Наименование:FLEX TUBE

Каталожный номер:88987

Комплект:1

Примечание:

№ на схеме:10

Наименование:CLAMP

Каталожный номер:78434

Комплект:4

Примечание:

№ на схеме:11

Наименование:END TUBE

Каталожный номер:108165

Комплект:1

Примечание:

№ на схеме:12

Наименование:HEXAGON HEAD BOLT

Каталожный номер:11043

Комплект:2

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:13511

Комплект:2

Примечание:

№ на схеме:14

Наименование:LOCKING WASHER

Каталожный номер:83118

Комплект:2

Примечание:

№ на схеме:21

Наименование:AIR CLEANER -POWERCORE

Каталожный номер:106989

Комплект:1

Примечание:

№ на схеме:21.1

Наименование:FILTER ELEMENT

Каталожный номер:101043

Комплект:1

Примечание:

№ на схеме:21.2

Наименование:SAFETY CARTRIDGE (AIR FILTER)

Каталожный номер:101044

Комплект:1

Примечание:

№ на схеме:22

Наименование:ELECTR. RESTRICTION INDICATOR

Каталожный номер:86330

Комплект:1

Примечание:

№ на схеме:22.1

Наименование:NIPPLE

Каталожный номер:20509

Комплект:1

Примечание:

№ на схеме:23

Наименование:BRACKET

Каталожный номер:106577

Комплект:1

Примечание:

№ на схеме:24

Наименование:HEX.HEAD SCREW

Каталожный номер:40798

Комплект:8

Примечание:

№ на схеме:25

Наименование:LOCKING WASHER

Каталожный номер:83117

Комплект:8

Примечание:

№ на схеме:26

Наименование:WASHER

Каталожный номер:11064

Комплект:8

Примечание:

№ на схеме:27

Наименование:HOSE CLIP

Каталожный номер:41587

Комплект:1

Примечание:

№ на схеме:28

Наименование:MANIFOLD

Каталожный номер:106780

Комплект:1

Примечание:

№ на схеме:29

Наименование:HOSE CLIP

Каталожный номер:89616

Комплект:1

Примечание:

№ на схеме:30

Наименование:ADAPTER PIPE

Каталожный номер:106992

Комплект:1

Примечание:

№ на схеме:31

Наименование:HOSE CLIP

Каталожный номер:45834

Комплект:2

Примечание:

№ на схеме:32

Наименование:ACCORDION HOSE

Каталожный номер:103697

Комплект:1

Примечание:

№ на схеме:33

Наименование:COVER

Каталожный номер:109196

Комплект:2

Примечание:

№ на схеме:34

Наименование:HEX.HEAD SCREW

Каталожный номер:10629

Комплект:4

Примечание:

№ на схеме:35

Наименование:WASHER

Каталожный номер:10627

Комплект:4

Примечание:

№ на схеме:36

Наименование:LOCKING WASHER

Каталожный номер:83116

Комплект:4

Примечание:
