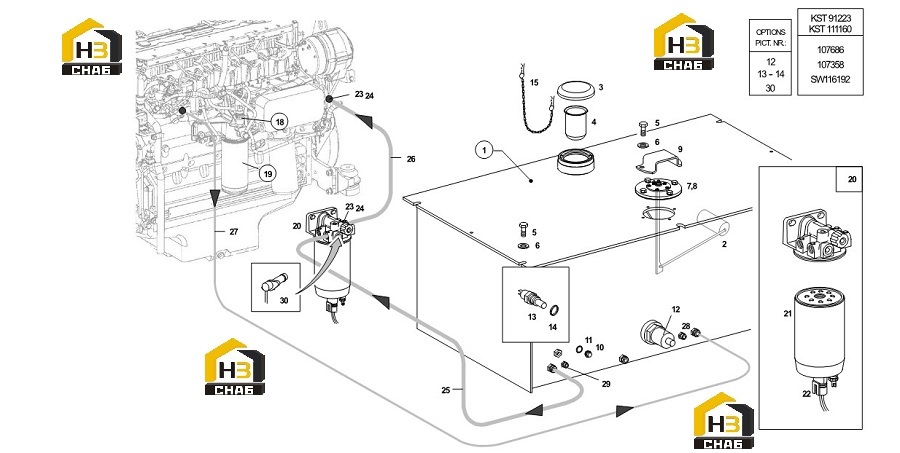

Бак топливный и фильтр

← Крепление двигателя Система выхлопная и воздухоочиститель →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FUEL TANK

Каталожный номер:91223

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:HEATED FUEL TANK

Каталожный номер:111160

Комплект:1

Примечание:

№ на схеме:2

Наименование:FUEL INDICATOR

Каталожный номер:10491

Комплект:1

Примечание:

№ на схеме:3

Наименование:FILLER CAP

Каталожный номер:21788

Комплект:1

Примечание:

№ на схеме:4

Наименование:FILLER STRAINER

Каталожный номер:21786

Комплект:1

Примечание:

№ на схеме:5

Наименование:HEXAGON HEAD BOLT

Каталожный номер:11043

Комплект:8

Примечание:

№ на схеме:6

Наименование:SAFETY WASHER

Каталожный номер:10060

Комплект:8

Примечание:

№ на схеме:7

Наименование:FLANGE

Каталожный номер:10487

Комплект:1

Примечание:

№ на схеме:8

Наименование:GASKET

Каталожный номер:10377

Комплект:1

Примечание:

№ на схеме:9

Наименование:COVER PLATE

Каталожный номер:61172

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW PLUG

Каталожный номер:38691

Комплект:1

Примечание:

№ на схеме:11

Наименование:SEAL RING

Каталожный номер:400534

Комплект:1

Примечание:

№ на схеме:12

Наименование:TANK HEATING

Каталожный номер:312476

Комплект:1

Примечание:

№ на схеме:12.1

Наименование:SEAL RING

Каталожный номер:37940

Комплект:1

Примечание:

№ на схеме:13

Наименование:LEVEL SENSOR

Каталожный номер:53877

Комплект:1

Примечание:

№ на схеме:14

Наименование:SEAL RING

Каталожный номер:10526

Комплект:1

Примечание:

№ на схеме:15

Наименование:CHAIN

Каталожный номер:318899

Комплект:1

Примечание:

№ на схеме:18

Наименование:FUEL PRESSURE SENSOR

Каталожный номер:96230

Комплект:1

Примечание:

№ на схеме:19

Наименование:SPIN ON FUEL FILTER

Каталожный номер:96228

Комплект:1

Примечание:

№ на схеме:20

Наименование:FUEL-PREFILTER

Каталожный номер:111876

Комплект:1

Примечание:

№ на схеме:21

Наименование:CARTRIDGE

Каталожный номер:111877

Комплект:1

Примечание:

№ на схеме:22

Наименование:SENSOR CABLE

Каталожный номер:111878

Комплект:1

Примечание:

№ на схеме:23

Наименование:SCREW-IN NIPPLE

Каталожный номер:85068

Комплект:3

Примечание:

№ на схеме:24

Наименование:ELBOW

Каталожный номер:48479

Комплект:3

Примечание:

№ на схеме:25

Наименование:HOSE 12-600

Каталожный номер:89101

Комплект:1

Примечание:

№ на схеме:26

Наименование:HOSE 12-1100

Каталожный номер:63747

Комплект:1

Примечание:

№ на схеме:27

Наименование:HOSE 8- 600

Каталожный номер:81733

Комплект:1

Примечание:

№ на схеме:28

Наименование:PLUG

Каталожный номер:79828

Комплект:2

Примечание:

№ на схеме:29

Наименование:PLUG

Каталожный номер:79826

Комплект:1

Примечание:

№ на схеме:30

Наименование:HEATER-FUEL (D-WAX)THERMOLINE

Каталожный номер:111217

Комплект:1

Примечание:
