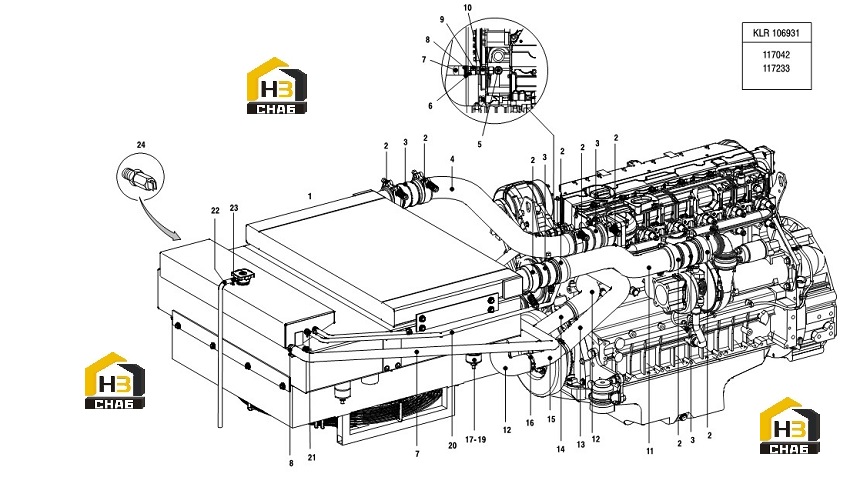

Система охлаждения двигателя

← Система выхлопная и воздухоочиститель Цилиндр домкрата →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COOLER ASSY

Каталожный номер:106931

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:COOLER ELEMENT INTERCOOLER

Каталожный номер:109018

Комплект:1

Примечание:

№ на схеме:1.2

Наименование:COOLER ELEMENT WATER SIDE

Каталожный номер:109019

Комплект:1

Примечание:

№ на схеме:1.3

Наименование:COOLER ELEMENT OIL SIDE

Каталожный номер:109020

Комплект:1

Примечание:

№ на схеме:1.4

Наименование:EXPANSION TANK

Каталожный номер:109021

Комплект:1

Примечание:

№ на схеме:1.5

Наименование:CAP SET 1 BAR

Каталожный номер:109022

Комплект:1

Примечание:

№ на схеме:1.6

Наименование:HYDRAULIC MOTOR 20CC

Каталожный номер:109009

Комплект:1

Примечание:

№ на схеме:1.7

Наименование:FAN 630MM

Каталожный номер:109023

Комплект:1

Примечание:

№ на схеме:1.8

Наименование:COUPLING

Каталожный номер:109024

Комплект:1

Примечание:

№ на схеме:2

Наименование:SWIVEL HEAD CLIP

Каталожный номер:102051

Комплект:8

Примечание:

№ на схеме:3

Наименование:PRESSURE HOSE

Каталожный номер:101414

Комплект:4

Примечание:

№ на схеме:4

Наименование:AIR PIPE

Каталожный номер:108163

Комплект:1

Примечание:

№ на схеме:5

Наименование:PIVOTING CONNECTION

Каталожный номер:309499

Комплект:1

Примечание:

№ на схеме:6

Наименование:TWO-WAY CONNECTOR

Каталожный номер:91402

Комплект:1

Примечание:

№ на схеме:7

Наименование:HOSE SECTION

Каталожный номер:81556

Комплект:1

Примечание:

№ на схеме:8

Наименование:HOSE CLAMP

Каталожный номер:24548

Комплект:2

Примечание:

№ на схеме:9

Наименование:REDUCING PIPE

Каталожный номер:103463

Комплект:1

Примечание:

№ на схеме:10

Наименование:STRAIGHT COUPLING

Каталожный номер:73287

Комплект:1

Примечание:

№ на схеме:11

Наименование:CHARGE AIR PIPE

Каталожный номер:114845

Комплект:1

Примечание:

№ на схеме:12

Наименование:RUBBER ELBOW

Каталожный номер:83324

Комплект:3

Примечание:

№ на схеме:13

Наименование:RUBBER ELBOW

Каталожный номер:108159

Комплект:1

Примечание:

№ на схеме:14

Наименование:WATER PIPE

Каталожный номер:108162

Комплект:1

Примечание:

№ на схеме:15

Наименование:WATER PIPE CPL

Каталожный номер:108160

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE CLAMP

Каталожный номер:21652

Комплект:8

Примечание:

№ на схеме:17

Наименование:SILENTBLOC

Каталожный номер:80232

Комплект:4

Примечание:

№ на схеме:18

Наименование:PREVAILING TORQUE TYPE HEXAGON NUT

Каталожный номер:203040

Комплект:4

Примечание:

№ на схеме:19

Наименование:DISC

Каталожный номер:59559

Комплект:4

Примечание:

№ на схеме:20

Наименование:HOSE

Каталожный номер:83327

Комплект:1

Примечание:

№ на схеме:21

Наименование:HOSE CLAMP

Каталожный номер:24550

Комплект:4

Примечание:

№ на схеме:22

Наименование:HOSE

Каталожный номер:38107

Комплект:1

Примечание:

№ на схеме:23

Наименование:HOSE CLAMP

Каталожный номер:24551

Комплект:1

Примечание:

№ на схеме:24

Наименование:COOLANT LEVEL SENSOR

Каталожный номер:80032

Комплект:1

Примечание:
