Воздухоочиститель

Воздухоочиститель

← Двигатель Подвеска двигателя →

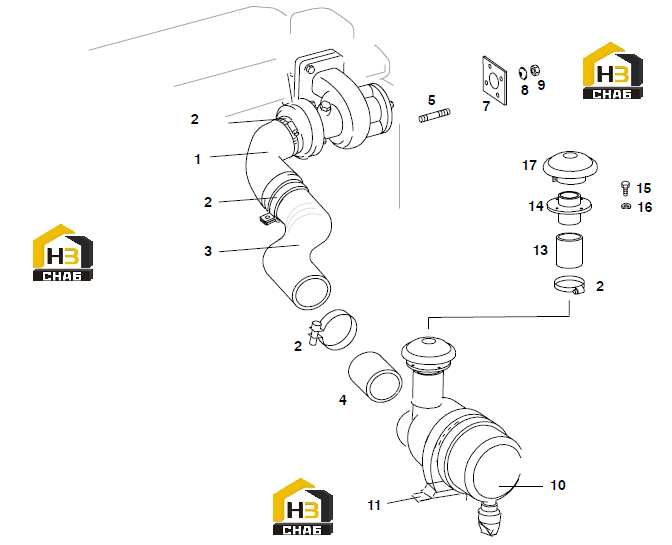

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:ELBOW
Каталожный номер:88237
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:HOSE CLIP
Каталожный номер:40083
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:CONNECTING PIPE
Каталожный номер:92540
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:SOCKET
Каталожный номер:89191
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:STUD
Каталожный номер:88238
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:GASKET
Каталожный номер:88239
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:SPRING WASHER
Каталожный номер:10023
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:HEXAGON NUT
Каталожный номер:10036
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:AIR CLEANER CPL
Каталожный номер:314612
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10.1
Наименование:AIR CLEANER ELEMENT
Каталожный номер:314613
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10.2
Наименование:SAFETY CARDRIDGE (AIR CLEANER)
Каталожный номер:314614
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BRACKET AIR CLEANER
Каталожный номер:314615
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:RUBBER SLEEVE
Каталожный номер:90917
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:INTAKE PIPE
Каталожный номер:90918
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:HEX.HEAD SCREW
Каталожный номер:10002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:SPRING WASHER
Каталожный номер:10003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:RAIN CAP
Каталожный номер:20232
Комплект:1
Примечание:
