Подвеска двигателя

Подвеска двигателя

← Воздухоочиститель Бак топливный →

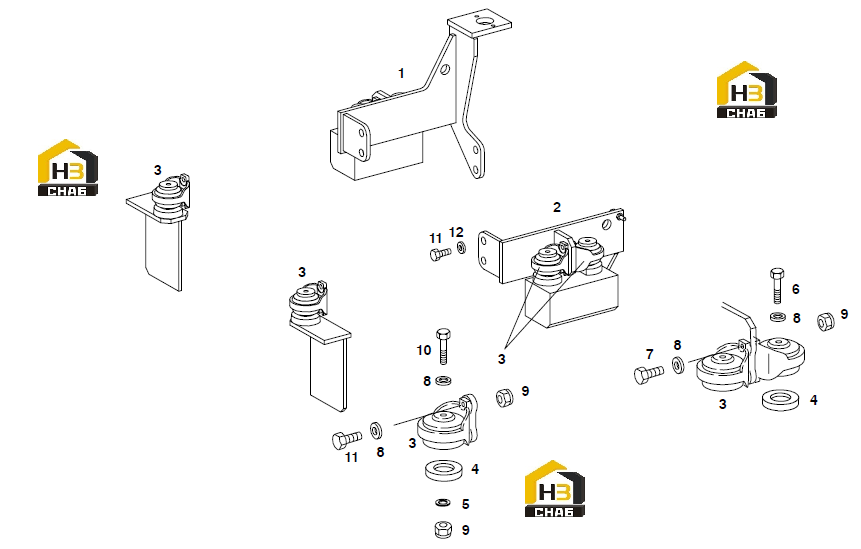

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:TRANSMISSION SUSPENSION R.H.S.
Каталожный номер:91750
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:TRANSMIOSSION SUSPENSION L.H.S.
Каталожный номер:91370
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:ENGINE MOUNTING
Каталожный номер:75832
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:SPACER
Каталожный номер:88226
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:DISC
Каталожный номер:310251
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:HEX.HEAD BOLT
Каталожный номер:11600
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:SOCKET HEAD SCREW
Каталожный номер:38047
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:DISC
Каталожный номер:310251
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:LOCKING NUT
Каталожный номер:301318
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:HEX.HEAD BOLT
Каталожный номер:20002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:HEX.HEAD SCREW
Каталожный номер:20072
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:LOCKING WASHER
Каталожный номер:83123
Комплект:8
Примечание:
