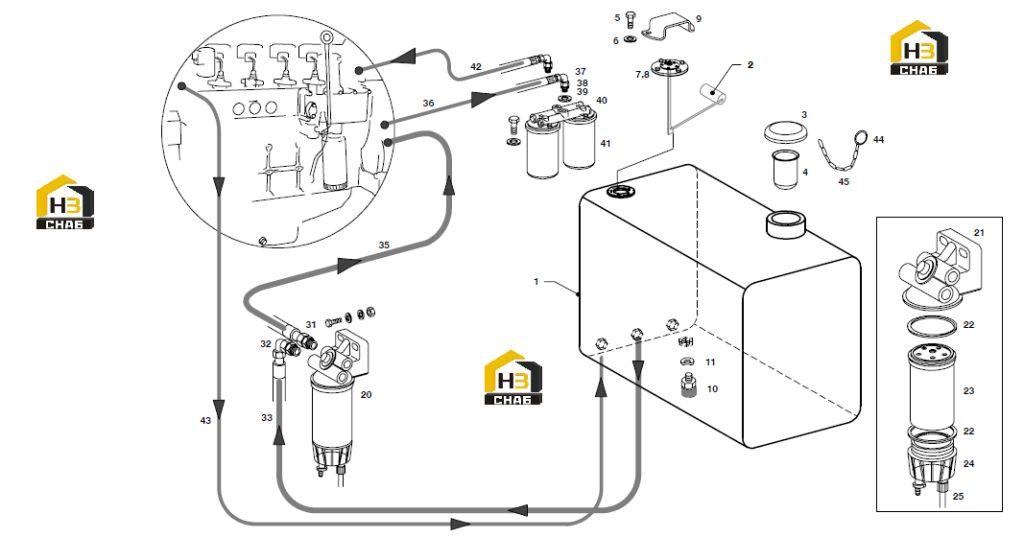

Бак топливный

← Подвеска двигателя Система выхлопная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FUEL TANK

Каталожный номер:89033

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:RETAINER CPL

Каталожный номер:91213

Комплект:2

Примечание:

№ на схеме:1.2

Наименование:RUBBER SECTION

Каталожный номер:91215

Комплект:4

Примечание:

№ на схеме:2

Наименование:FUEL INDICATOR

Каталожный номер:10491

Комплект:1

Примечание:

№ на схеме:3

Наименование:FILLER CAP

Каталожный номер:21788

Комплект:1

Примечание:

№ на схеме:4

Наименование:FILLER STRAINER

Каталожный номер:21786

Комплект:1

Примечание:

№ на схеме:5

Наименование:HEX.HEAD SCREW

Каталожный номер:11043

Комплект:2

Примечание:

№ на схеме:6

Наименование:SAFETY WASHER

Каталожный номер:10060

Комплект:2

Примечание:

№ на схеме:7

Наименование:FLANGE

Каталожный номер:10487

Комплект:1

Примечание:

№ на схеме:8

Наименование:GASKET

Каталожный номер:10377

Комплект:1

Примечание:

№ на схеме:9

Наименование:COVER PLATE

Каталожный номер:61172

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW PLUG

Каталожный номер:11354

Комплект:1

Примечание:

№ на схеме:11

Наименование:SEAL RING

Каталожный номер:11355

Комплект:1

Примечание:

№ на схеме:20

Наименование:WATER TRAP-DIESEL FILT CPL

Каталожный номер:91783

Комплект:1

Примечание:

№ на схеме:21

Наименование:FILTER HEAD

Каталожный номер:91784

Комплект:1

Примечание:

№ на схеме:22

Наименование:SEALING KIT

Каталожный номер:89299

Комплект:1

Примечание:

№ на схеме:23

Наименование:CARTRIDGE

Каталожный номер:91785

Комплект:1

Примечание:

№ на схеме:24

Наименование:INSPECTION GLASS

Каталожный номер:91786

Комплект:1

Примечание:

№ на схеме:25

Наименование:SENSOR CABLE WITH CONNECTOR

Каталожный номер:89300

Комплект:1

Примечание:

№ на схеме:25.1

Наименование:PLUG-IN CONNECTOR

Каталожный номер:92301

Комплект:1

Примечание:

№ на схеме:33

Наименование:HOSE

Каталожный номер:90054

Комплект:1

Примечание:

№ на схеме:35

Наименование:HOSE

Каталожный номер:89910

Комплект:1

Примечание:

№ на схеме:36

Наименование:HOSE

Каталожный номер:95856

Комплект:1

Примечание:

№ на схеме:39

Наименование:SEAL RING

Каталожный номер:88312

Комплект:2

Примечание:

№ на схеме:40

Наименование:FUEL-FILTER HEAD

Каталожный номер:10527

Комплект:1

Примечание:

№ на схеме:41

Наименование:SPIN ON FUEL FILTER

Каталожный номер:91782

Комплект:2

Примечание:

№ на схеме:42

Наименование:HOSE

Каталожный номер:92843

Комплект:1

Примечание:

№ на схеме:43

Наименование:HOSE

Каталожный номер:91839

Комплект:1

Примечание:

№ на схеме:44

Наименование:KEY RING

Каталожный номер:56403

Комплект:1

Примечание:

№ на схеме:45

Наименование:CHAIN

Каталожный номер:21828

Комплект:1

Примечание:
