Двигатель

← Консоль панельная Воздухоочиститель →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

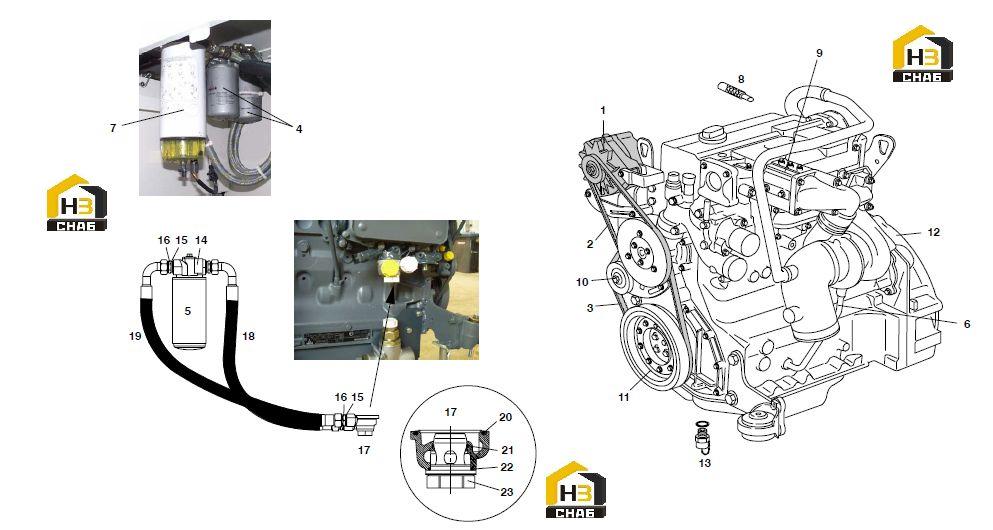

№ на схеме:1

Наименование:GENERATOR 55A

Каталожный номер:96278

Комплект:1

Примечание:

№ на схеме:1

Наименование:ENGINE KHD

Каталожный номер:95900

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:FAN

Каталожный номер:90615

Комплект:1

Примечание:

№ на схеме:1.2

Наименование:V-BELT PULLEY

Каталожный номер:96280

Комплект:1

Примечание:

№ на схеме:2

Наименование:V-BELT

Каталожный номер:96279

Комплект:1

Примечание:

№ на схеме:3

Наименование:V-BELT

Каталожный номер:88243

Комплект:1

Примечание:

№ на схеме:4

Наименование:FUEL-FILTER HEAD

Каталожный номер:10527

Комплект:1

Примечание:

№ на схеме:4.1

Наименование:SPIN ON FUEL FILTER

Каталожный номер:91782

Комплект:2

Примечание:

№ на схеме:5

Наименование:ENGINE OIL FILTER ELEMENT

Каталожный номер:43611

Комплект:1

Примечание:

№ на схеме:6

Наименование:OIL DIPSTICK

Каталожный номер:91767

Комплект:1

Примечание:

№ на схеме:6.1

Наименование:O-RING

Каталожный номер:81588

Комплект:1

Примечание:

№ на схеме:7

Наименование:WATER TRAP-DIESEL FILT CPL

Каталожный номер:91783

Комплект:1

Примечание:

№ на схеме:7.1

Наименование:HEATED WATER TRAP-DIESEL FILT CPL

Каталожный номер:92346

Комплект:1

Примечание:

№ на схеме:7.2

Наименование:FILTER HEAD

Каталожный номер:91784

Комплект:1

Примечание:

№ на схеме:7.3

Наименование:CARTRIDGE

Каталожный номер:91785

Комплект:1

Примечание:

№ на схеме:7.4

Наименование:INSPECTION GLASS

Каталожный номер:91786

Комплект:1

Примечание:

№ на схеме:7.5

Наименование:HEATED INSPECTION GLASS 24V/200W

Каталожный номер:91395

Комплект:1

Примечание:

№ на схеме:8

Наименование:HOSE

Каталожный номер:91839

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEATING FLANGE

Каталожный номер:88326

Комплект:1

Примечание:

№ на схеме:9.1

Наименование:GASKET

Каталожный номер:89306

Комплект:1

Примечание:

№ на схеме:9.2

Наименование:LEAD

Каталожный номер:89810

Комплект:1

Примечание:

№ на схеме:9.3

Наименование:PLUG-IN CONNECTOR

Каталожный номер:89331

Комплект:1

Примечание:

№ на схеме:10

Наименование:FUEL PUMP

Каталожный номер:81403

Комплект:1

Примечание:

№ на схеме:11

Наименование:VIBRATION DAMPER

Каталожный номер:91771

Комплект:1

Примечание:

№ на схеме:11.1

Наименование:V-BELT PULLEY

Каталожный номер:91772

Комплект:1

Примечание:

№ на схеме:12

Наименование:FLYWHEEL HOUSING

Каталожный номер:90837

Комплект:1

Примечание:

№ на схеме:12.1

Наименование:FLYWHEEL

Каталожный номер:91773

Комплект:1

Примечание:

№ на схеме:12.2

Наименование:RING GEAR

Каталожный номер:34655

Комплект:1

Примечание:

№ на схеме:13

Наименование:OIL DRAIN

Каталожный номер:88499

Комплект:1

Примечание:

№ на схеме:13.1

Наименование:COUPLING PIECE

Каталожный номер:88500

Комплект:1

Примечание:

№ на схеме:13.2

Наименование:STARTER MOTOR

Каталожный номер:86714

Комплект:1

Примечание:

№ на схеме:14

Наименование:FILTER BRACKET

Каталожный номер:94834

Комплект:1

Примечание:

№ на схеме:15

Наименование:SEAL RING

Каталожный номер:29142

Комплект:4

Примечание:

№ на схеме:16

Наименование:ADAPTER NIPPLE

Каталожный номер:94832

Комплект:4

Примечание:

№ на схеме:17

Наименование:ADAPTER

Каталожный номер:94831

Комплект:1

Примечание:

№ на схеме:18

Наименование:HYDRAULIC HOSE

Каталожный номер:60110

Комплект:1

Примечание:

№ на схеме:19

Наименование:HYDRAULIC HOSE

Каталожный номер:60111

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-RING

Каталожный номер:91775

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-RING

Каталожный номер:91776

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:91777

Комплект:1

Примечание:

№ на схеме:23

Наименование:BANJO BOLT

Каталожный номер:91778

Комплект:1

Примечание:
