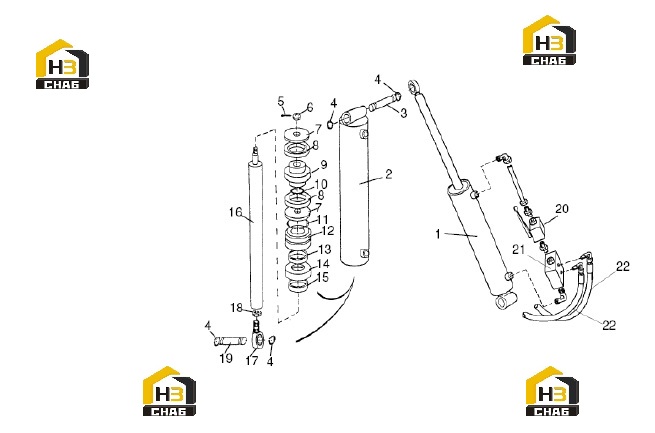

Цилиндр подъемный

← Система гидравлическая Цилиндр подъема кабины →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ЦИЛИНДР В СБОРЕ

Каталожный номер:00026900

Комплект:2

Примечание:

№ на схеме:2

Наименование:КОРПУС

Каталожный номер:00026901

Комплект:2

Примечание:

№ на схеме:3

Наименование:ПАЛЕЦ

Каталожный номер:00026902

Комплект:4

Примечание:

№ на схеме:4

Наименование:ШЕСТИГРАННОЕ СТОПОРНОЕ КОЛЬЦО 15

Каталожный номер:S1014221

Комплект:2

Примечание:

№ на схеме:5

Наименование:ШПЛИНТ 4x60

Каталожный номер:C1015216

Комплект:2

Примечание:

№ на схеме:6

Наименование:КОРОНЧАТАЯ ГАЙКА M 24x2

Каталожный номер:D1015455

Комплект:2

Примечание:

№ на схеме:7

Наименование:ШАЙБА

Каталожный номер:00026904

Комплект:4

Примечание:

№ на схеме:8

Наименование:ПРОКЛАДКА T18

Каталожный номер:L0080119

Комплект:4

Примечание:

№ на схеме:9

Наименование:ДЕРЖАТЕЛЬ ПРОКЛАДКИ

Каталожный номер:026881/7

Комплект:2

Примечание:

№ на схеме:10

Наименование:КОЛЬЦО 4100

Каталожный номер:L00.1701

Комплект:2

Примечание:

№ на схеме:11

Наименование:КОЛЬЦО 156

Каталожный номер:L00.1729

Комплект:2

Примечание:

№ на схеме:12

Наименование:НАПРАВЛЯЮЩАЯ ШТОКА

Каталожный номер:026881/6

Комплект:2

Примечание:

№ на схеме:13

Наименование:ПРОКЛАДКА G.10.35

Каталожный номер:L00.1775

Комплект:2

Примечание:

№ на схеме:14

Наименование:СТОПОРНОЕ КОЛЬЦО С РЕЗЬБОЙ

Каталожный номер:00026913

Комплект:2

Примечание:

№ на схеме:15

Наименование:ПЫЛЕЗАЩИТНАЯ ПРОКЛАДКА

Каталожный номер:L01780/2

Комплект:2

Примечание:

№ на схеме:16

Наименование:ШТОК

Каталожный номер:00026915

Комплект:2

Примечание:

№ на схеме:17

Наименование:ПРОДОЛЬНЫЙ РЫЧАГ

Каталожный номер:OSA20ES

Комплект:2

Примечание:

№ на схеме:18

Наименование:СТОПОРНАЯ ГАЙКА

Каталожный номер:D00.1123

Комплект:2

Примечание:

№ на схеме:19

Наименование:ПАЛЕЦ

Каталожный номер:10211

Комплект:2

Примечание:

№ на схеме:20

Наименование:КРАН

Каталожный номер:00010952

Комплект:2

Примечание:

№ на схеме:21

Наименование:КЛАПАН

Каталожный номер:00094053

Комплект:2

Примечание:

№ на схеме:22

Наименование:КОМПАКТНЫЙ ШЛАНГ 3/8" LG.630 E90-E90 DIA.12

Каталожный номер:00092496

Комплект:4

Примечание:
