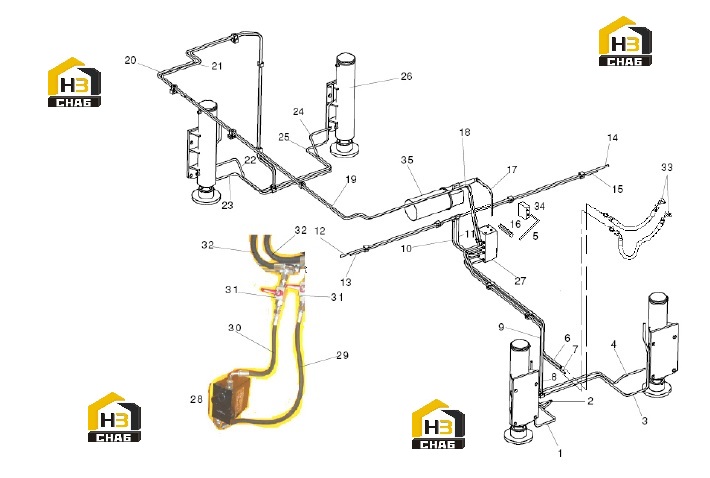

Система гидравлическая

← Цилиндр рулевого управления в сборе Цилиндр подъемный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101390

Комплект:1

Примечание:

№ на схеме:2

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101394

Комплект:4

Примечание:

№ на схеме:3

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101382

Комплект:1

Примечание:

№ на схеме:4

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101392

Комплект:2

Примечание:

№ на схеме:5

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101584

Комплект:1

Примечание:

№ на схеме:6

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101396

Комплект:2

Примечание:

№ на схеме:7

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101397

Комплект:2

Примечание:

№ на схеме:8

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101381

Комплект:2

Примечание:

№ на схеме:9

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101391

Комплект:1

Примечание:

№ на схеме:10

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101398

Комплект:1

Примечание:

№ на схеме:11

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101401

Комплект:1

Примечание:

№ на схеме:12

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101402

Комплект:1

Примечание:

№ на схеме:13

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101399

Комплект:1

Примечание:

№ на схеме:14

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101403

Комплект:1

Примечание:

№ на схеме:15

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101400

Комплект:1

Примечание:

№ на схеме:16

Наименование:ОБРАТНЫЙ КЛАПАН

Каталожный номер:0080619

Комплект:2

Примечание:

№ на схеме:17

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101404

Комплект:1

Примечание:

№ на схеме:18

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101408

Комплект:1

Примечание:

№ на схеме:19

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101419

Комплект:1

Примечание:

№ на схеме:20

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101409

Комплект:1

Примечание:

№ на схеме:21

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101492

Комплект:1

Примечание:

№ на схеме:22

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101410

Комплект:1

Примечание:

№ на схеме:23

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101423

Комплект:1

Примечание:

№ на схеме:24

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101418

Комплект:1

Примечание:

№ на схеме:25

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101424

Комплект:1

Примечание:

№ на схеме:26

Наименование:ПОДЪЕМНЫЙ ЦИЛИНДР ТЯГАЧА

Каталожный номер:00026880

Комплект:4

Примечание:

№ на схеме:27

Наименование:РАСПРЕДЕЛИТЕЛЬ ОБОРУДОВАНИЯ

Каталожный номер:00081223

Комплект:1

Примечание:

№ на схеме:28

Наименование:НАСОС

Каталожный номер:01908861

Комплект:1

Примечание:

№ на схеме:29

Наименование:ШЛАНГ 5/16" LG.580 E90-ED DIA.12

Каталожный номер:00101457

Комплект:1

Примечание:

№ на схеме:30

Наименование:ШЛАНГ 5/16" R1A LG.310 E90 + ED DIA.12

Каталожный номер:00092561

Комплект:1

Примечание:

№ на схеме:31

Наименование:ПЕРЕКЛЮЧАТЕЛЬ

Каталожный номер:00010952

Комплект:2

Примечание:

№ на схеме:32

Наименование:КОМПАКТНЫЙ ШЛАНГ 3/8" LG.630 E90-E90 DIA.12 OR."0"

Каталожный номер:00092496

Комплект:4

Примечание:

№ на схеме:33

Наименование:КОМПАКТНЫЙ ШЛАНГ 3/8" LG.550 D.E.M. 18X1.5-ED DIA.12

Каталожный номер:00092495

Комплект:2

Примечание:

№ на схеме:34

Наименование:РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН

Каталожный номер:00082615

Комплект:1

Примечание:

№ на схеме:35

Наименование:НАСОС

Каталожный номер:00088650

Комплект:1

Примечание:
