Цилиндр рулевого управления в сборе

Цилиндр рулевого управления в сборе

← Система рулевого управления заднего моста Система гидравлическая →

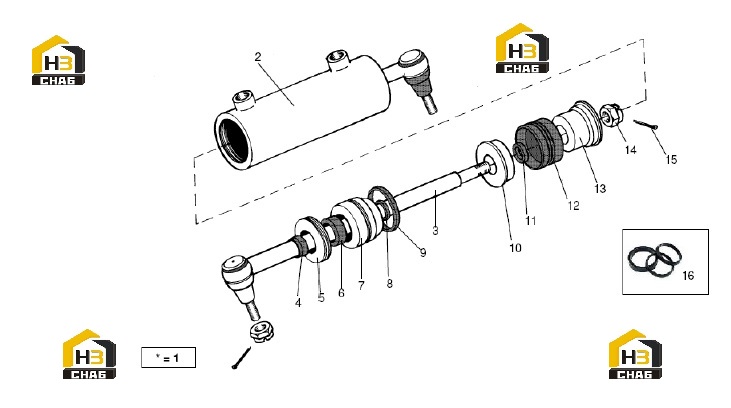

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:ЦИЛИНДР РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ
Каталожный номер:00082754
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:КОРПУС С ГОЛОВКОЙ
Каталожный номер:00000774
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:ШТОК С ГОЛОВКОЙ
Каталожный номер:00000775
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:ПЫЛЕЗАЩИТНОЕ КОЛЬЦО
Каталожный номер:L01780/2
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:МЕТАЛЛИЧЕСКОЕ КОЛЬЦО
Каталожный номер:00011907
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:ПРОКЛАДКА
Каталожный номер:L01780/1
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:НАПРАВЛЯЮЩАЯ ШТОКА
Каталожный номер:00010965
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:КОЛЬЦО
Каталожный номер:L00.1701
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:КОЛЬЦО
Каталожный номер:L00.1717
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:КРЫШКА ДЕРЖАТЕЛЯ ПРОКЛАДКИ
Каталожный номер:00010969
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:НАПРАВЛЯЮЩАЯ ШТОКА
Каталожный номер:L01780/3
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:ПРОКЛАДКА
Каталожный номер:L0010968
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:ДЕРЖАТЕЛЬ ПРОКЛАДКИ
Каталожный номер:00010967
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:ГАЙКА M24
Каталожный номер:D1015455
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:ШПЛИНТ M4x40
Каталожный номер:C1015216
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:НАБОР ПРОКЛАДОК ДЛЯ ЦИЛИНДРА
Каталожный номер:082754/A
Комплект:4
Примечание:
