Цилиндр подъема кабины

← Цилиндр подъемный Цилиндр подъемный с комплектующими →

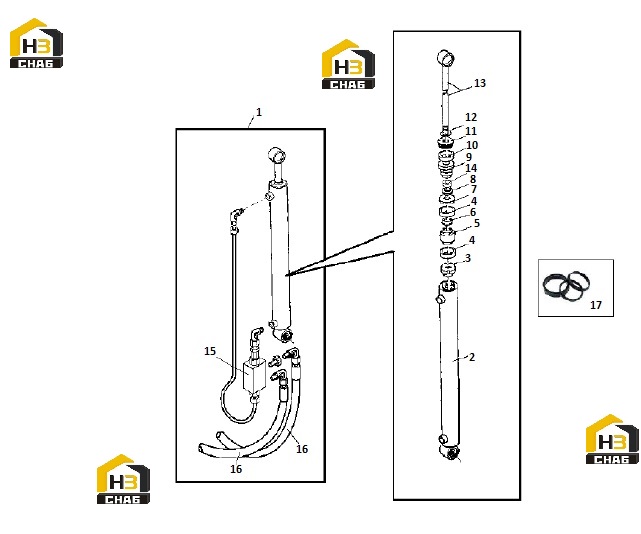

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ПОДЪЕМНЫЙ ЦИЛИНДР КАБИНЫ

Каталожный номер:00026659

Комплект:1

Примечание:

№ на схеме:2

Наименование:КОРПУС

Каталожный номер:00026660

Комплект:1

Примечание:

№ на схеме:3

Наименование:КОРОНЧАТАЯ ГАЙКА

Каталожный номер:D1015455

Комплект:1

Примечание:

№ на схеме:4

Наименование:ПРОКЛАДКА

Каталожный номер:L00.1762

Комплект:2

Примечание:

№ на схеме:5

Наименование:ДЕРЖАТЕЛЬ ПРОКЛАДКИ

Каталожный номер:00026663

Комплект:1

Примечание:

№ на схеме:6

Наименование:СТОПОРНОЕ КОЛЬЦО

Каталожный номер:L00.1701

Комплект:1

Примечание:

№ на схеме:7

Наименование:ШАЙБА

Каталожный номер:00026665

Комплект:1

Примечание:

№ на схеме:8

Наименование:КОЛЬЦО

Каталожный номер:L00.5415

Комплект:1

Примечание:

№ на схеме:9

Наименование:НАПРАВЛЯЮЩАЯ ШТОКА

Каталожный номер:00026666

Комплект:1

Примечание:

№ на схеме:10

Наименование:САЛЬНИК

Каталожный номер:L00.1755

Комплект:1

Примечание:

№ на схеме:11

Наименование:МЕТАЛЛИЧЕСКОЕ КОЛЬЦО

Каталожный номер:00026667

Комплект:1

Примечание:

№ на схеме:12

Наименование:ПЫЛЬНИК

Каталожный номер:L01780/2

Комплект:1

Примечание:

№ на схеме:13

Наименование:ШТОК

Каталожный номер:00026669

Комплект:1

Примечание:

№ на схеме:14

Наименование:ЦЕНТРУЮЩЕЕ УТОЛЩЕНИЕ

Каталожный номер:L01780/3

Комплект:1

Примечание:

№ на схеме:15

Наименование:КЛАПАН

Каталожный номер:00088912

Комплект:1

Примечание:

№ на схеме:16

Наименование:КОМПАКТНЫЙ ШЛАНГ 3/8" LG.550 D. 18X1.5-ED D.12

Каталожный номер:00092495

Комплект:2

Примечание:

№ на схеме:17

Наименование:КОМПЛЕКТ ПРОКЛАДОК ДЛЯ ПОДЪЕМНОГО ЦИЛИНДРА КАБИНЫ

Каталожный номер:00080795

Комплект:1

Примечание:
