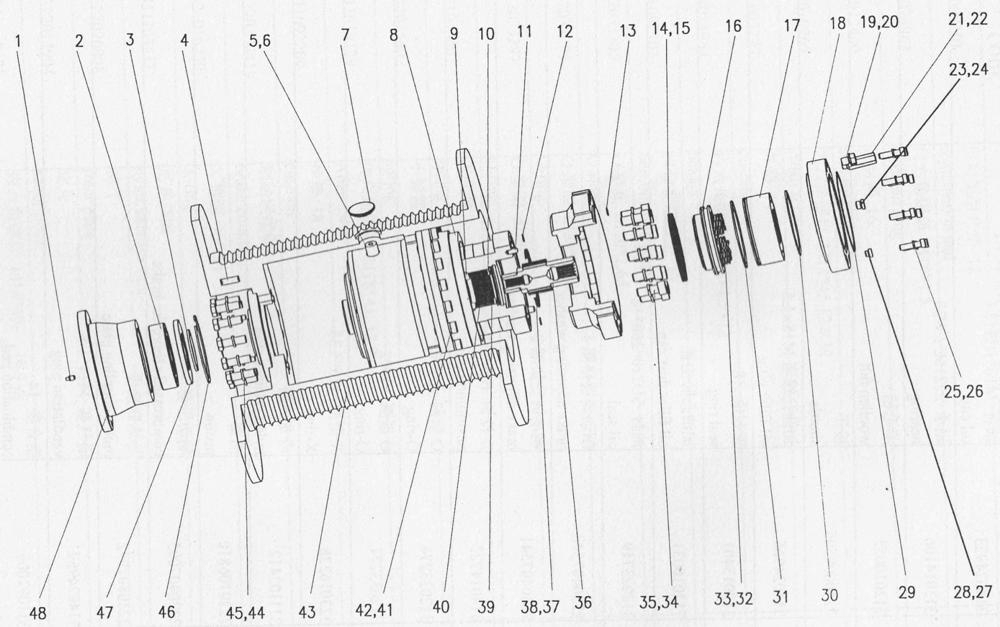

WINCH REDUCER D1030200443/100013ZY

← WINCH REDUCER D1030200093/100013ZY MAIN WINCH MOTOR D1010100011/10025ZY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:М10*1 oil cup

Каталожный номер:314024923

Комплект:1

Примечание:

№ на схеме:2

Наименование:22216C/W33 bearing

Каталожный номер:313014106

Комплект:1

Примечание:

№ на схеме:3

Наименование:woollen felt

Каталожный номер:712010055

Комплект:1

Примечание:

№ на схеме:4

Наименование:shuttle

Каталожный номер:2240609506

Комплект:1

Примечание:

№ на схеме:5

Наименование:М18х1.5 oil filler plug

Каталожный номер:314024966

Комплект:1

Примечание:

№ на схеме:6

Наименование:18 seal ring

Каталожный номер:312013401

Комплект:1

Примечание:

№ на схеме:7

Наименование:oil filler dust cap

Каталожный номер:712010031

Комплект:1

Примечание:

№ на схеме:8

Наименование:SD220*260*18 oil seal

Каталожный номер:312023719

Комплект:1

Примечание:

№ на схеме:9

Наименование:I bгаkе adjusting washer

Каталожный номер:2230407540

Комплект:1

Примечание:

№ на схеме:10

Наименование:brake adjusting washer

Каталожный номер:2230407541

Комплект:1

Примечание:

№ на схеме:11

Наименование:В 12*20 positioning pin

Каталожный номер:314014722

Комплект:2

Примечание:

№ на схеме:12

Наименование:Oil dl2*2 O-ring

Каталожный номер:312033274

Комплект:3

Примечание:

№ на схеме:13

Наименование:О d10*2 O-ring

Каталожный номер:312033271

Комплект:1

Примечание:

№ на схеме:14

Наименование:X 136*5.33 X-ring

Каталожный номер:323016228

Комплект:1

Примечание:

№ на схеме:15

Наименование:nylon retainer ring

Каталожный номер:311103412

Комплект:2

Примечание:

№ на схеме:16

Наименование:piston

Каталожный номер:2220106810

Комплект:1

Примечание:

№ на схеме:17

Наименование:compressed sleeve for brake

Каталожный номер:2220407003

Комплект:1

Примечание:

№ на схеме:18

Наименование:motor coupling plate

Каталожный номер:2230807932

Комплект:1

Примечание:

№ на схеме:19

Наименование:M14*1.5 ventilation plug

Каталожный номер:314024967

Комплект:1

Примечание:

№ на схеме:20

Наименование:14 combination pad

Каталожный номер:311092003

Комплект:1

Примечание:

№ на схеме:21

Наименование:bгаkе connecting pipe

Каталожный номер:314024961

Комплект:1

Примечание:

№ на схеме:22

Наименование:12 combination pad

Каталожный номер:311092101

Комплект:1

Примечание:

№ на схеме:23

Наименование:M16

Каталожный номер:314024963

Комплект:1

Примечание:

№ на схеме:24

Наименование:16 seal ring

Каталожный номер:312013400

Комплект:1

Примечание:

№ на схеме:25

Наименование:M14*45 12.9 Allen screw

Каталожный номер:311010267

Комплект:8

Примечание:

№ на схеме:26

Наименование:14 cushion

Каталожный номер:31109222

Комплект:8

Примечание:

№ на схеме:27

Наименование:M12

Каталожный номер:314024964

Комплект:1

Примечание:

№ на схеме:28

Наименование:12 combination pad

Каталожный номер:311092101

Комплект:1

Примечание:

№ на схеме:29

Наименование:O d170*2.65 O-ring

Каталожный номер:312033305

Комплект:1

Примечание:

№ на схеме:30

Наименование:О d136*2.65 O-ring

Каталожный номер:312033295

Комплект:1

Примечание:

№ на схеме:31

Наименование:O d140*2.65 O-ring

Каталожный номер:312033297

Комплект:1

Примечание:

№ на схеме:32

Наименование:spring

Каталожный номер:321015601

Комплект:14

Примечание:

№ на схеме:33

Наименование:spring

Каталожный номер:321015602

Комплект:14

Примечание:

№ на схеме:34

Наименование:M18*45; 12.9 Allen screw

Каталожный номер:311010139

Комплект:12

Примечание:

№ на схеме:35

Наименование:18 cushion

Каталожный номер:311092209

Комплект:12

Примечание:

№ на схеме:36

Наименование:brake coupling spindle

Каталожный номер:2220306419

Комплект:1

Примечание:

№ на схеме:37

Наименование:X 120.24*3.53 X-ring

Каталожный номер:323016230

Комплект:1

Примечание:

№ на схеме:38

Наименование:nylon retainer ring

Каталожный номер:311103411

Комплект:2

Примечание:

№ на схеме:39

Наименование:rotor plate

Каталожный номер:322026008

Комплект:9

Примечание:

№ на схеме:40

Наименование:stator plate

Каталожный номер:322015904

Комплект:10

Примечание:

№ на схеме:41

Наименование:М16*60: 10.9 Alien screw

Каталожный номер:311010102

Комплект:20

Примечание:

№ на схеме:42

Наименование:d16 cushion

Каталожный номер:311092207

Комплект:20

Примечание:

№ на схеме:43

Наименование:drum

Каталожный номер:2240309224

Комплект:1

Примечание:

№ на схеме:44

Наименование:M16*50 10.9 hexagon socket bolt

Каталожный номер:311020623

Комплект:12

Примечание:

№ на схеме:45

Наименование:16 cushion

Каталожный номер:311092224

Комплект:12

Примечание:

№ на схеме:46

Наименование:140 retainer ring for holes

Каталожный номер:311103222

Комплект:1

Примечание:

№ на схеме:47

Наименование:bearing cap

Каталожный номер:2231108302

Комплект:1

Примечание:

№ на схеме:48

Наименование:rear support for bearing

Каталожный номер:2240409403

Комплект:1

Примечание:
