MAIN WINCH MOTOR D1010100011/10025ZY

← WINCH REDUCER D1030200443/100013ZY SLEWING REDUCER D1030200021/100013ZY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

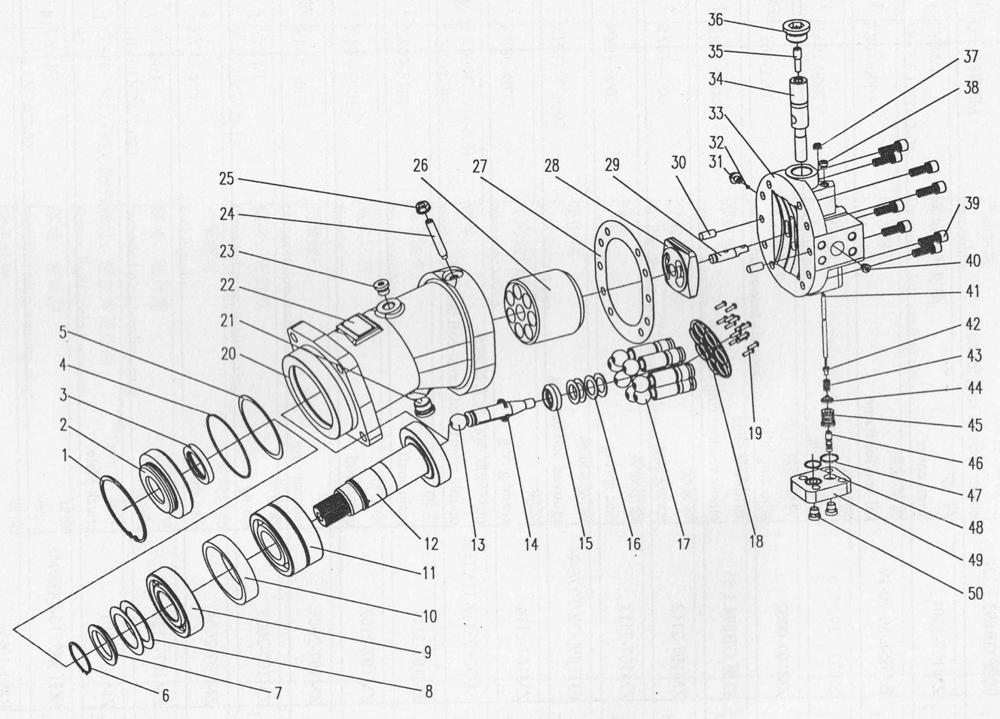

№ на схеме:1

Наименование:elastic retainer ring for hole

Каталожный номер:GB893.1 120

Комплект:1

Примечание:

№ на схеме:2

Наименование:front cover

Каталожный номер:ZM107-3001

Комплект:1

Примечание:

№ на схеме:3

Наименование:sealing ring

Каталожный номер:BABSL 50-70-10

Комплект:1

Примечание:

№ на схеме:4

Наименование:oil seal for frame

Каталожный номер:21032 (392)

Комплект:1

Примечание:

№ на схеме:5

Наименование:adjusting shim

Каталожный номер:ZM 107-0002

Комплект:

Примечание:

№ на схеме:6

Наименование:elastic retainer ring for shaft

Каталожный номер:GB894.1 55

Комплект:1

Примечание:

№ на схеме:7

Наименование:spring seat

Каталожный номер:ZM107-2112

Комплект:1

Примечание:

№ на схеме:8

Наименование:grooved ball bearing

Каталожный номер:ZM107-2113

Комплект:2

Примечание:

№ на схеме:9

Наименование:disc spring

Каталожный номер:6311/P6GB/T276-94

Комплект:1

Примечание:

№ на схеме:10

Наименование:spacing ring

Каталожный номер:ZM 107-2114

Комплект:1

Примечание:

№ на схеме:11

Наименование:double centripetal thrust ball bearing

Каталожный номер:FAG2x7311B.UA.D.B

Комплект:1

Примечание:

№ на схеме:12

Наименование:main shaft

Каталожный номер:ZM 107-2111

Комплект:1

Примечание:

№ на схеме:13

Наименование:center rod

Каталожный номер:ZM 107-2102

Комплект:1

Примечание:

№ на схеме:14

Наименование:retainer ring

Каталожный номер:ZM 107-2001

Комплект:1

Примечание:

№ на схеме:15

Наименование:spring seat

Каталожный номер:ZM 107-2003

Комплект:1

Примечание:

№ на схеме:16

Наименование:disc spring

Каталожный номер:ZM 107-2004

Комплект:4

Примечание:

№ на схеме:17

Наименование:plunger

Каталожный номер:ZM 107-2120

Комплект:7

Примечание:

№ на схеме:18

Наименование:chuck plate

Каталожный номер:ZM107-2101

Комплект:1

Примечание:

№ на схеме:19

Наименование:screw

Каталожный номер:M5x16-QGB945

Комплект:14

Примечание:

№ на схеме:20

Наименование:housing

Каталожный номер:R801-1001

Комплект:1

Примечание:

№ на схеме:21

Наименование:threaded plug, sealing ring

Каталожный номер:R802-2009, 30519(392)

Комплект:1.1

Примечание:

№ на схеме:22

Наименование:nameplate

Каталожный номер:Q/LY-19-ZM

Комплект:1

Примечание:

№ на схеме:23

Наименование:threaded plug, sealing ring

Каталожный номер:LY24/118

Комплект:1.1

Примечание:

№ на схеме:24

Наименование:limit screw

Каталожный номер:R801-0005

Комплект:1

Примечание:

№ на схеме:25

Наименование:locking nut

Каталожный номер:R801-0002

Комплект:1

Примечание:

№ на схеме:26

Наименование:rotor component element

Каталожный номер:R801-2200

Комплект:1

Примечание:

№ на схеме:27

Наименование:seal ins washer

Каталожный номер:R801-0004

Комплект:1

Примечание:

№ на схеме:28

Наименование:ail distributor trav combination element

Каталожный номер:R801-4000

Комплект:1

Примечание:

№ на схеме:29

Наименование:fork rod

Каталожный номер:R801-5002

Комплект:1

Примечание:

№ на схеме:30

Наименование:positioning pin

Каталожный номер:ZHB160-1003

Комплект:2

Примечание:

№ на схеме:31

Наименование:one-way valve

Каталожный номер:ZB80-4027

Комплект:2

Примечание:

№ на схеме:32

Наименование:steel ball

Каталожный номер:5.0000G40+(-0.8) GB308-89

Комплект:2

Примечание:

№ на схеме:33

Наименование:regulator housing

Каталожный номер:R803-5101

Комплект:1

Примечание:

№ на схеме:34

Наименование:flow piston

Каталожный номер:R801-5001

Комплект:1

Примечание:

№ на схеме:35

Наименование:compression screw

Каталожный номер:R801-5003

Комплект:1

Примечание:

№ на схеме:36

Наименование:threaded plus, sealing ring

Каталожный номер:LY24/1 33x2.LY24/2-13

Комплект:1,1

Примечание:

№ на схеме:37

Наименование:locking nut

Каталожный номер:LY23-6x1

Комплект:1

Примечание:

№ на схеме:38

Наименование:threaded plus, sealing ring

Каталожный номер:LY24/1 10x1.LY24/2-023

Комплект:2,2

Примечание:

№ на схеме:39

Наименование:screw, lisht spring washer

Каталожный номер:GB70 M12x35,GB859 12

Комплект:12,12

Примечание:

№ на схеме:40

Наименование:threaded plus, sealing ring

Каталожный номер:LY24/1 10x1,LY24/2-02

Комплект:1.1

Примечание:

№ на схеме:41

Наименование:pressure adjusting guide rod

Каталожный номер:R801-5004

Комплект:1

Примечание:

№ на схеме:42

Наименование:guide rod seat

Каталожный номер:R802-2004

Комплект:1

Примечание:

№ на схеме:43

Наименование:pressure adjusting spring

Каталожный номер:R801-5005

Комплект:1

Примечание:

№ на схеме:44

Наименование:spring seat

Каталожный номер:R802-2002

Комплект:1

Примечание:

№ на схеме:45

Наименование:control valve sleeve

Каталожный номер:R801-5212

Комплект:1

Примечание:

№ на схеме:46

Наименование:control valve spool

Каталожный номер:R801-5211

Комплект:1

Примечание:

№ на схеме:47

Наименование:sealing ring

Каталожный номер:20416 (392)

Комплект:1

Примечание:

№ на схеме:48

Наименование:sealing ring

Каталожный номер:17D43.1-22.9-3.2

Комплект:1

Примечание:

№ на схеме:49

Наименование:regulator cap

Каталожный номер:R801-5301

Комплект:1

Примечание:

№ на схеме:50

Наименование:threaded plug, sealing ring

Каталожный номер:LY24/1 14x1.5,LY24/2-04

Комплект:2,2

Примечание:
