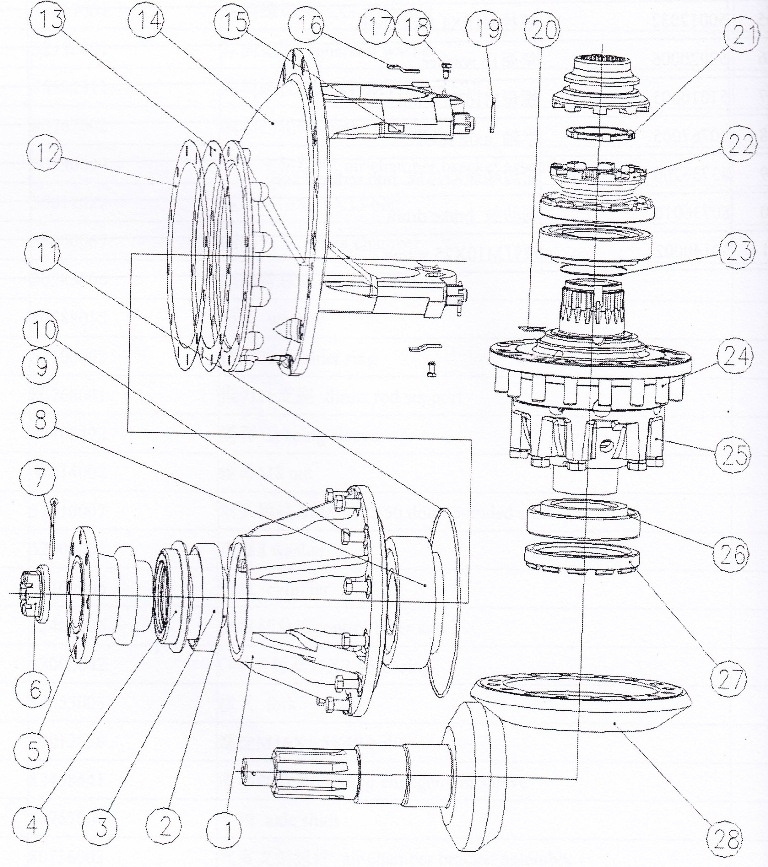

REAR AXLE MAIN REDUCER ASSY D1030100168ZY

← REAR AXLE ASSY D1030100168ZY HUB REDUCER ASSY D1030100168ZY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:bearing seat

Каталожный номер:82423334

Комплект:1

Примечание:

№ на схеме:2

Наименование:adjustment shim

Каталожный номер:82423303

Комплект:1

Примечание:

№ на схеме:3

Наименование:30312 bearing

Каталожный номер:54100043

Комплект:1

Примечание:

№ на схеме:4

Наименование:oil seal seat assembly

Каталожный номер:82589302

Комплект:1

Примечание:

№ на схеме:5

Наименование:connecting flange assembly

Каталожный номер:82794402

Комплект:1

Примечание:

№ на схеме:6

Наименование:locking nut

Каталожный номер:82423338

Комплект:1

Примечание:

№ на схеме:7

Наименование:5X60 pin

Каталожный номер:51210018

Комплект:1

Примечание:

№ на схеме:8

Наименование:32315 bearing

Каталожный номер:54100040

Комплект:1

Примечание:

№ на схеме:9

Наименование:M12X30 bolt

Каталожный номер:50009018

Комплект:12

Примечание:

№ на схеме:10

Наименование:12 washer

Каталожный номер:52020004

Комплект:12

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:82423340

Комплект:1

Примечание:

№ на схеме:12

Наименование:adjusting shim

Каталожный номер:82423329

Комплект:1

Примечание:

№ на схеме:13

Наименование:adjusting shim

Каталожный номер:82423330

Комплект:1

Примечание:

№ на схеме:14

Наименование:main reducer housing assy.

Каталожный номер:82423325

Комплект:1

Примечание:

№ на схеме:15

Наименование:8m6X20 pin

Каталожный номер:51270017

Комплект:4

Примечание:

№ на схеме:16

Наименование:stop shim

Каталожный номер:82423324

Комплект:2

Примечание:

№ на схеме:17

Наименование:M6X14 bolt

Каталожный номер:50009050

Комплект:2

Примечание:

№ на схеме:18

Наименование:6 washer

Каталожный номер:52020001

Комплект:2

Примечание:

№ на схеме:19

Наименование:4X30 pin

Каталожный номер:51210009

Комплект:4

Примечание:

№ на схеме:20

Наименование:lock plate

Каталожный номер:82469307

Комплект:8

Примечание:

№ на схеме:21

Наименование:round nut

Каталожный номер:82468442

Комплект:1

Примечание:

№ на схеме:22

Наименование:fixing engagement sleeve

Каталожный номер:82468440

Комплект:1

Примечание:

№ на схеме:23

Наименование:locking shim

Каталожный номер:82468443

Комплект:1

Примечание:

№ на схеме:24

Наименование:M16X1.5X35 bolt

Каталожный номер:50012022

Комплект:16

Примечание:

№ на схеме:25

Наименование:differential assy.

Каталожный номер:82469303

Комплект:1

Примечание:

№ на схеме:26

Наименование:32216 bearing

Каталожный номер:54100035

Комплект:2

Примечание:

№ на схеме:27

Наименование:differential nut

Каталожный номер:82423328

Комплект:2

Примечание:

№ на схеме:28

Наименование:main transmission gear pair

Каталожный номер:82768301

Комплект:1

Примечание:
