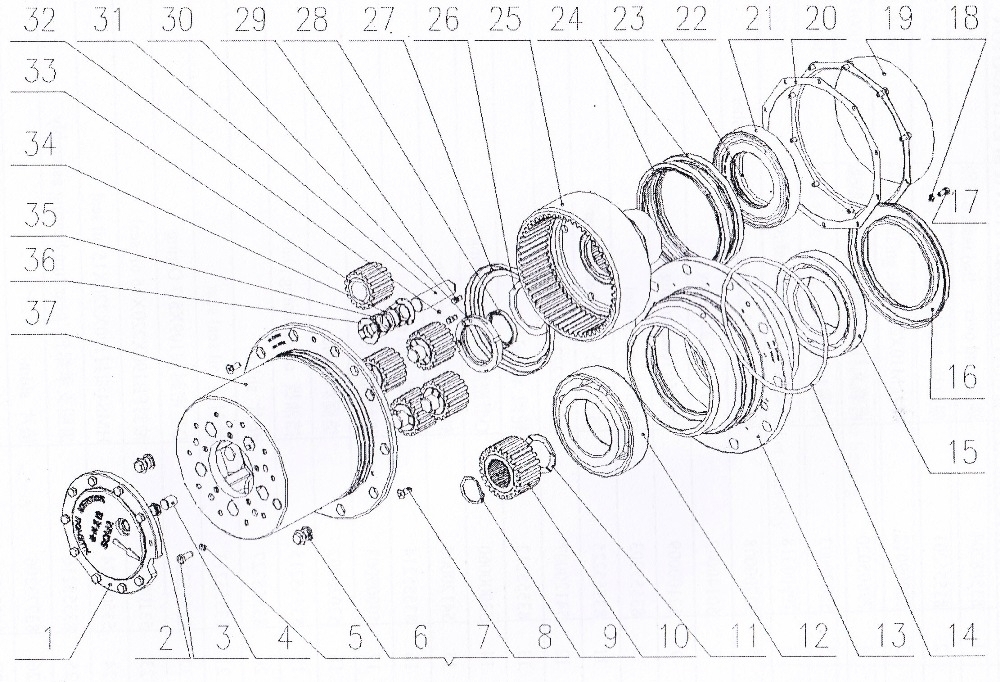

HUB REDUCER ASSY D1030100168ZY

← REAR AXLE MAIN REDUCER ASSY D1030100168ZY HUB REDUCER ASSY D1030100048ZY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:end over

Каталожный номер:83588204

Комплект:1

Примечание:

№ на схеме:2

Наименование:limit block

Каталожный номер:83555201

Комплект:1

Примечание:

№ на схеме:3

Наименование:M10X25 bolt

Каталожный номер:50009012

Комплект:10

Примечание:

№ на схеме:4

Наименование:adjusting stay block

Каталожный номер:79605020

Комплект:1

Примечание:

№ на схеме:5

Наименование:10 washer

Каталожный номер:52020003

Комплект:10

Примечание:

№ на схеме:6

Наименование:M22X1.5 threaded plug .

Каталожный номер:79900318

Комплект:2

Примечание:

№ на схеме:7

Наименование:22 combination sealing washer

Каталожный номер:53200008

Комплект:2

Примечание:

№ на схеме:8

Наименование:M10X25 screw

Каталожный номер:50140002

Комплект:2

Примечание:

№ на схеме:9

Наименование:50 retainer ring

Каталожный номер:52100009

Комплект:1

Примечание:

№ на схеме:10

Наименование:sun wheel

Каталожный номер:83555203

Комплект:1

Примечание:

№ на схеме:11

Наименование:sun wheel washer

Каталожный номер:83555225

Комплект:1

Примечание:

№ на схеме:12

Наименование:32222/P6 bearing

Каталожный номер:54120007

Комплект:1

Примечание:

№ на схеме:13

Наименование:wheel hub

Каталожный номер:83555212

Комплект:1

Примечание:

№ на схеме:14

Наименование:250X7 O-ring

Каталожный номер:53000060

Комплект:1

Примечание:

№ на схеме:15

Наименование:30222/P6 bearing

Каталожный номер:54120006

Комплект:1

Примечание:

№ на схеме:16

Наименование:dust cover

Каталожный номер:83555214

Комплект:1

Примечание:

№ на схеме:17

Наименование:M8X16 bolt

Каталожный номер:50009003

Комплект:10

Примечание:

№ на схеме:18

Наименование:8 washer

Каталожный номер:52020002

Комплект:10

Примечание:

№ на схеме:19

Наименование:oil-retaining plate

Каталожный номер:83555215

Комплект:1

Примечание:

№ на схеме:20

Наименование:shim

Каталожный номер:83555227

Комплект:1

Примечание:

№ на схеме:21

Наименование:oil seal seat

Каталожный номер:83555213

Комплект:1

Примечание:

№ на схеме:22

Наименование:109X5.7 O-ring

Каталожный номер:83555232

Комплект:1

Примечание:

№ на схеме:23

Наименование:FB 190X220X15 oil seal

Каталожный номер:53100040

Комплект:1

Примечание:

№ на схеме:24

Наименование:190X220X15 oil seal

Каталожный номер:53500024

Комплект:1

Примечание:

№ на схеме:25

Наименование:gear ring bearing assembly

Каталожный номер:83555216

Комплект:1

Примечание:

№ на схеме:26

Наименование:shim

Каталожный номер:83773206

Комплект:1

Примечание:

№ на схеме:27

Наименование:planetary gear bracket cover

Каталожный номер:83555209

Комплект:1

Примечание:

№ на схеме:28

Наименование:B55X70X12 oil seal

Каталожный номер:83555229

Комплект:1

Примечание:

№ на схеме:29

Наименование:bolt

Каталожный номер:83773204

Комплект:2

Примечание:

№ на схеме:30

Наименование:groove nut

Каталожный номер:83773205

Комплект:1

Примечание:

№ на схеме:31

Наименование:planetary gear shaft

Каталожный номер:83555207

Комплект:5

Примечание:

№ на схеме:32

Наименование:8 steel ball

Каталожный номер:54800005

Комплект:5

Примечание:

№ на схеме:33

Наименование:planetary gea

Каталожный номер:83555205

Комплект:5

Примечание:

№ на схеме:34

Наименование:spacing sleeve

Каталожный номер:83555206

Комплект:5

Примечание:

№ на схеме:35

Наименование:K28X40X27 needle roller bearing

Каталожный номер:54930003

Комплект:10

Примечание:

№ на схеме:36

Наименование:planetary gear washer

Каталожный номер:83555204

Комплект:10

Примечание:

№ на схеме:37

Наименование:planetary gear bracket assembly

Каталожный номер:83588203

Комплект:1

Примечание:
