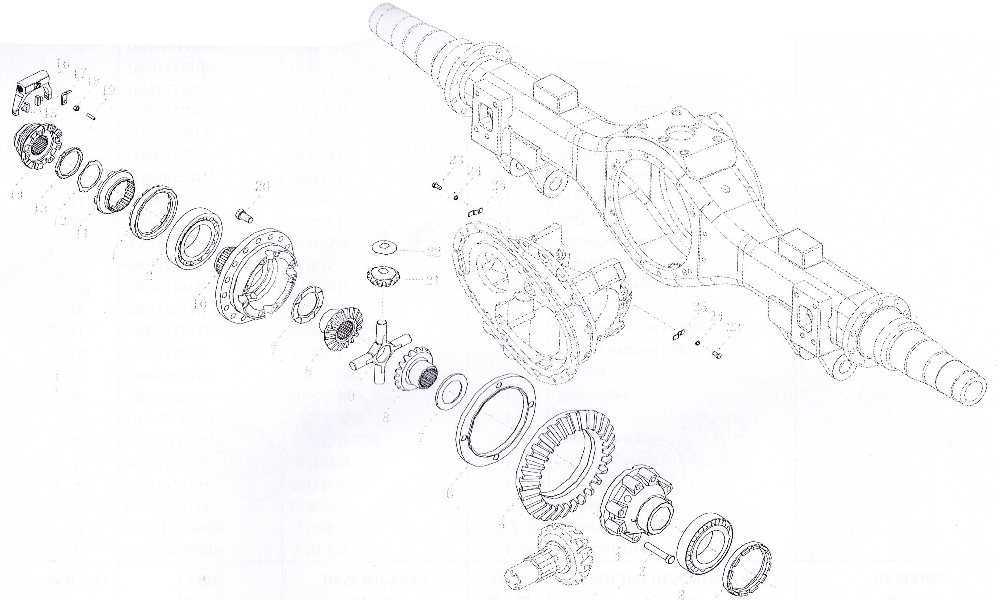

DRIVER OF INTERMEDIATE AXLE III D1030100652ZY

← DRIVER OF INTERMEDIATE AXLE II D1030100652ZY HUB PLANETARY REDUCTOR OF INTERMEDIATE AXLE I D1030100652ZY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Adjusting washer

Каталожный номер:38090320189

Комплект:

Примечание:

№ на схеме:

Наименование:Adjusting washer

Каталожный номер:18000320132

Комплект:

Примечание:

№ на схеме:

Наименование:Adjusting washer

Каталожный номер:18000320131

Комплект:

Примечание:

№ на схеме:

Наименование:Hex bolt

Каталожный номер:DZ9114320012

Комплект:16

Примечание:

№ на схеме:1

Наименование:Differential adjusting nut

Каталожный номер:138090320159

Комплект:2

Примечание:

№ на схеме:2

Наименование:Row-steep roller bearing

Каталожный номер:32213 GB/T297-94

Комплект:2

Примечание:

№ на схеме:3

Наименование:Hex bolt

Каталожный номер:DZ9114320111

Комплект:16

Примечание:

№ на схеме:4

Наименование:Differential case (right)

Каталожный номер:99012320008

Комплект:1

Примечание:

№ на схеме:5

Наименование:Passive bevel gear

Каталожный номер:199014320126

Комплект:1

Примечание:

№ на схеме:6

Наименование:Differential case washer

Каталожный номер:99014320153

Комплект:1

Примечание:

№ на схеме:7

Наименование:Adjusting washer

Каталожный номер:18000320012

Комплект:

Примечание:

№ на схеме:8

Наименование:Axle shaft gear

Каталожный номер:99012320009

Комплект:2

Примечание:

№ на схеме:9

Наименование:Differential cross axle

Каталожный номер:99014320091

Комплект:1

Примечание:

№ на схеме:10

Наименование:Differential case (left)

Каталожный номер:99014320127

Комплект:1

Примечание:

№ на схеме:11

Наименование:Fixed engage cowl

Каталожный номер:13809320155

Комплект:1

Примечание:

№ на схеме:12

Наименование:Locking washer

Каталожный номер:13809320158

Комплект:1

Примечание:

№ на схеме:13

Наименование:Circle nut

Каталожный номер:13809320157

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sliding engage cowl

Каталожный номер:13809320156

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sliding block

Каталожный номер:18000320077

Комплект:2

Примечание:

№ на схеме:16

Наименование:Declutch shift

Каталожный номер:99012320014

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bend plate

Каталожный номер:99012320023

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hex nut

Каталожный номер:Q340B8

Комплект:1

Примечание:

№ на схеме:19

Наименование:Slit bolt

Каталожный номер:Q2800825

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hex bolt

Каталожный номер:Q151B1625TF2

Комплект:16

Примечание:

№ на схеме:21

Наименование:Planet gear

Каталожный номер:99012320010

Комплект:4

Примечание:

№ на схеме:22

Наименование:Planet gear washer

Каталожный номер:99012320150

Комплект:4

Примечание:

№ на схеме:23

Наименование:Hex bolt

Каталожный номер:Q150B0816

Комплект:2

Примечание:

№ на схеме:24

Наименование:Spring washer

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:25

Наименование:Stop plate

Каталожный номер:79000320027

Комплект:2

Примечание:
