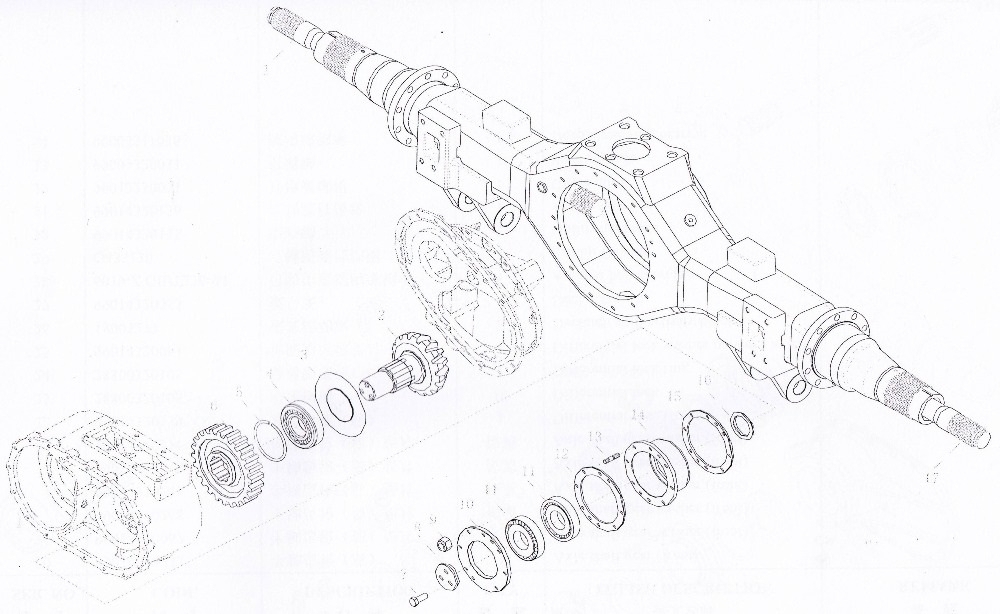

DRIVER OF INTERMEDIATE AXLE II D1030100652ZY

← DRIVER OF INTERMEDIATE AXLE I D1030100652ZY DRIVER OF INTERMEDIATE AXLE III D1030100652ZY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Adjusting washer

Каталожный номер:199012320129

Комплект:

Примечание:

№ на схеме:

Наименование:Adjusting washer

Каталожный номер:138090320169

Комплект:

Примечание:

№ на схеме:

Наименование:Adjusting washer

Каталожный номер:118000320132

Комплект:

Примечание:

№ на схеме:

Наименование:Adjusting washer

Каталожный номер:118000320131

Комплект:

Примечание:

№ на схеме:

Наименование:Adjusting washer

Каталожный номер:99014320134

Комплект:

Примечание:

№ на схеме:

Наименование:Adjusting washer

Каталожный номер:99014320133

Комплект:

Примечание:

№ на схеме:

Наименование:Adjusting washer

Каталожный номер:99014320132

Комплект:

Примечание:

№ на схеме:1

Наименование:Axle shaft (left)

Каталожный номер:DZ9112345019

Комплект:1

Примечание:

№ на схеме:2

Наименование:Active bevel gear

Каталожный номер:DZ9114320636

Комплект:1

Примечание:

№ на схеме:3

Наименование:Oil baffle

Каталожный номер:99014320174

Комплект:1

Примечание:

№ на схеме:4

Наименование:Roller bear

Каталожный номер:99014320257

Комплект:1

Примечание:

№ на схеме:5

Наименование:Steel wire collar

Каталожный номер:99014320256

Комплект:1

Примечание:

№ на схеме:6

Наименование:Passive spur gear

Каталожный номер:DZ9114320639

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hex bolt

Каталожный номер:Q150B1430TF2

Комплект:1

Примечание:

№ на схеме:8

Наименование:Check plate

Каталожный номер:78000320088

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hex nut

Каталожный номер:190003888452

Комплект:8

Примечание:

№ на схеме:10

Наименование:Bearing external ring

Каталожный номер:99014320128

Комплект:1

Примечание:

№ на схеме:11

Наименование:Row-steep roller bearing

Каталожный номер:190003326333

Комплект:2

Примечание:

№ на схеме:12

Наименование:Adjusting washer

Каталожный номер:99014320131

Комплект:

Примечание:

№ на схеме:13

Наименование:Stud

Каталожный номер:190003813543

Комплект:8

Примечание:

№ на схеме:14

Наименование:Bearing seat

Каталожный номер:199014320129

Комплект:1

Примечание:

№ на схеме:15

Наименование:Adjusting washer

Каталожный номер:118000320012

Комплект:

Примечание:

№ на схеме:16

Наименование:Caulking ring

Каталожный номер:199014320140

Комплект:1

Примечание:

№ на схеме:17

Наименование:Axle shaft (right)

Каталожный номер:DZ9112345020

Комплект:1

Примечание:
