PART 8

← PART 7 PART 9 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

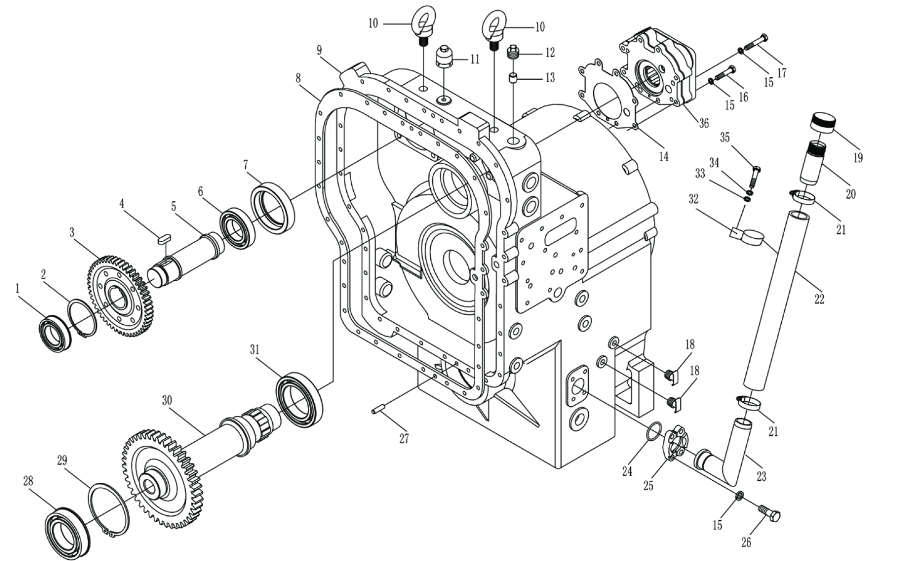

№ на схеме:1

Наименование:Bearing 6210N (50x90x20)

Каталожный номер:31В0011

Комплект:1

Примечание:GB276-94

№ на схеме:2

Наименование:Snap ring 90

Каталожный номер:07В0005

Комплект:1

Примечание:GB894 1-86

№ на схеме:3

Наименование:Gear

Каталожный номер:41А0008

Комплект:1

Примечание:403056

№ на схеме:4

Наименование:Key 14x36

Каталожный номер:09В0002

Комплект:1

Примечание:GB1096-79

№ на схеме:5

Наименование:Shaft

Каталожный номер:62А0004

Комплект:1

Примечание:403055В

№ на схеме:6

Наименование:Bearing 6211 (55x100x21)

Каталожный номер:31В000З

Комплект:1

Примечание:GB276-94

№ на схеме:7

Наименование:Round base

Каталожный номер:52А0011

Комплект:1

Примечание:403057

№ на схеме:8

Наименование:Gasket

Каталожный номер:14В0001

Комплект:1

Примечание:403021

№ на схеме:9

Наименование:Housing

Каталожный номер:70А0002

Комплект:1

Примечание:403005А

№ на схеме:10

Наименование:Screw М20

Каталожный номер:04В0029

Комплект:2

Примечание:GB825-88

№ на схеме:11

Наименование:Br Breather Asserr

Каталожный номер:42С0063

Комплект:1

Примечание:403900

№ на схеме:12

Наименование:Plug ZG3/4'

Каталожный номер:03В0028

Комплект:1

Примечание:403063

№ на схеме:13

Наименование:Plug

Каталожный номер:67А0002

Комплект:1

Примечание:403028

№ на схеме:14

Наименование:Gasket

Каталожный номер:15В0001

Комплект:1

Примечание:403609

№ на схеме:15

Наименование:Washer 10

Каталожный номер:06В000З

Комплект:12

Примечание:GB93-87

№ на схеме:16

Наименование:Bolt М10х75

Каталожный номер:01В0079

Комплект:2

Примечание:GB5782-86

№ на схеме:17

Наименование:Bolt М10х50

Каталожный номер:01В0036

Комплект:6

Примечание:GB5782-86

№ на схеме:18

Наименование:Oil plug R1/4'

Каталожный номер:26В000З

Комплект:2

Примечание:1305С-010

№ на схеме:19

Наименование:Cover

Каталожный номер:52А0012

Комплект:1

Примечание:403059

№ на схеме:20

Наименование:Tube

Каталожный номер:34А0003

Комплект:1

Примечание:403060

№ на схеме:21

Наименование:Clamp 2А

Каталожный номер:08С0004

Комплект:2

Примечание:JB8870-99

№ на схеме:22

Наименование:Hose

Каталожный номер:З0А0032

Комплект:1

Примечание:

№ на схеме:23

Наименование:Tube

Каталожный номер:17D0002

Комплект:1

Примечание:403061

№ на схеме:24

Наименование:О ring 45x3.5

Каталожный номер:10В0003

Комплект:1

Примечание:GB1235-76

№ на схеме:25

Наименование:Flange

Каталожный номер:58A0020

Комплект:1

Примечание:407021

№ на схеме:26

Наименование:Bolt М10хЗ0

Каталожный номер:0030022

Комплект:4

Примечание:<p>GB5783-86</p>

№ на схеме:27

Наименование:Pin 10S7x30

Каталожный номер:08B0003

Комплект:2

Примечание:GB119-86

№ на схеме:28

Наименование:Bearing 6210N (50x90x20)

Каталожный номер:31B0011

Комплект:1

Примечание:GB276-94

№ на схеме:29

Наименование:Snap ring 90

Каталожный номер:07B0005

Комплект:1

Примечание:GB894.1 -86

№ на схеме:30

Наименование:Gear

Каталожный номер:40A0001

Комплект:1

Примечание:403610B

№ на схеме:31

Наименование:Bearing 6012 (60x95x18)

Каталожный номер:31B0010

Комплект:1

Примечание:GB276-94

№ на схеме:32

Наименование:Clamp

Каталожный номер:82A0040

Комплект:1

Примечание:

№ на схеме:33

Наименование:Washer 8

Каталожный номер:06B0056

Комплект:1

Примечание:GB95-85

№ на схеме:34

Наименование:Washer 8

Каталожный номер:06B0009

Комплект:1

Примечание:GB93-87

№ на схеме:35

Наименование:Bolt M8X12

Каталожный номер:00B0165

Комплект:1

Примечание:GB5783-86

№ на схеме:36

Наименование:Pump

Каталожный номер:11C0002

Комплект:1

Примечание:403601-608
