PART 7

← PART 6 PART 8 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

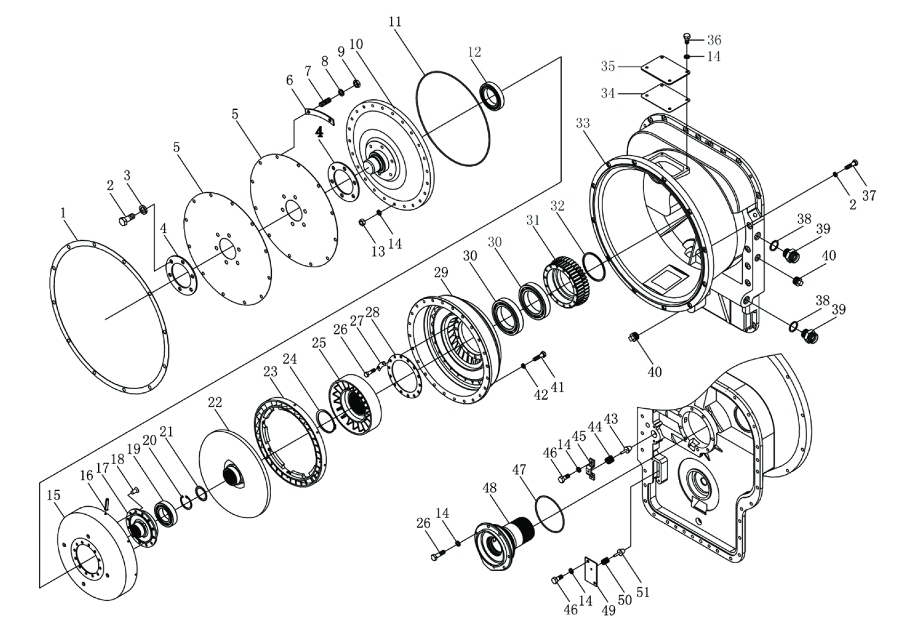

№ на схеме:1

Наименование:Gasket

Каталожный номер:54В0006

Комплект:1

Примечание:402211

№ на схеме:2

Наименование:Bolt М12х30

Каталожный номер:00В0031

Комплект:6

Примечание:GB5783-86

№ на схеме:3

Наименование:Washer 12

Каталожный номер:06В0013

Комплект:18

Примечание:GB93-87

№ на схеме:4

Наименование:Round shim

Каталожный номер:55А0172

Комплект:2

Примечание:YJSW315-6-06

№ на схеме:5

Наименование:Spring plate

Каталожный номер:24А0089

Комплект:2

Примечание:YJSW315-6-04

№ на схеме:6

Наименование:Spacer

Каталожный номер:55А0173

Комплект:6

Примечание:YJSW315-6-02

№ на схеме:7

Наименование:Bolt АМ10х1х18

Каталожный номер:05В0009

Комплект:12

Примечание:GB898-86

№ на схеме:8

Наименование:Washer 10

Каталожный номер:06В0003

Комплект:12

Примечание:GB93-87

№ на схеме:9

Наименование:Nut М10х1

Каталожный номер:ОЗВ0029

Комплект:12

Примечание:GB6173-86

№ на схеме:10

Наименование:Wheel shell

Каталожный номер:49А0009

Комплект:1

Примечание:YJSW315-6-05С

№ на схеме:11

Наименование:0-ring

Каталожный номер:10В0125

Комплект:1

Примечание:YJSW315-6-03

№ на схеме:12

Наименование:Bearing 210

Каталожный номер:31В0005

Комплект:1

Примечание:GB276-82

№ на схеме:13

Наименование:Nut M8

Каталожный номер:03В0005

Комплект:24

Примечание:GB6170-86

№ на схеме:14

Наименование:Washer 8

Каталожный номер:06В0009

Комплект:40

Примечание:GB93-87

№ на схеме:15

Наименование:Shell

Каталожный номер:49А0010

Комплект:1

Примечание:YJSW315-6-08-02

№ на схеме:16

Наименование:Spring pin

Каталожный номер:60А0163

Комплект:8

Примечание:YJSW315-6-08-01

№ на схеме:17

Наименование:Case

Каталожный номер:49А0011

Комплект:1

Примечание:YJSW315-6-08-03

№ на схеме:18

Наименование:Rivet 8x16

Каталожный номер:09В0026

Комплект:12

Примечание:GB869-86

№ на схеме:19

Наименование:Bearing 113

Каталожный номер:31В0014

Комплект:1

Примечание:GB276-82

№ на схеме:20

Наименование:Ring snap 50

Каталожный номер:07В0021

Комплект:1

Примечание:GB8932-86

№ на схеме:21

Наименование:Spline spacer

Каталожный номер:55А0175

Комплект:1

Примечание:YJSW315-6-07

№ на схеме:22

Наименование:Turbine 2

Каталожный номер:47А0002

Комплект:1

Примечание:YJSW315-6-09

№ на схеме:23

Наименование:Turbine 1

Каталожный номер:47А0003

Комплект:1

Примечание:YJSW315-6-08-04

№ на схеме:24

Наименование:Ring snap 80

Каталожный номер:07В0065

Комплект:1

Примечание:GB8941-86

№ на схеме:25

Наименование:Stator

Каталожный номер:49А0012

Комплект:1

Примечание:YJSW315-6-14

№ на схеме:26

Наименование:Bolt M8x30

Каталожный номер:00В0073

Комплект:22

Примечание:GB5783-86

№ на схеме:27

Наименование:Spacer

Каталожный номер:55A0176

Комплект:10

Примечание:YJSW315-6-23

№ на схеме:28

Наименование:Plate

Каталожный номер:24A0090

Комплект:1

Примечание:YJSW315-6-19

№ на схеме:29

Наименование:Impeller

Каталожный номер:49A0013

Комплект:1

Примечание:YJSW315-6-13

№ на схеме:30

Наименование:Bearing 117

Каталожный номер:31B0015

Комплект:2

Примечание:GB276-82

№ на схеме:31

Наименование:Gear

Каталожный номер:41A0035

Комплект:1

Примечание:YJSW315-6-16

№ на схеме:32

Наименование:Seal ring

Каталожный номер:11B0074

Комплект:1

Примечание:YJW315-6-21

№ на схеме:33

Наименование:Housing

Каталожный номер:70A0031

Комплект:1

Примечание:YJSW315-6-01с

№ на схеме:34

Наименование:Gasket

Каталожный номер:55A0179

Комплект:1

Примечание:YJSW315-6-12

№ на схеме:35

Наименование:Plate

Каталожный номер:55A0178

Комплект:1

Примечание:YJSW315-6-10

№ на схеме:36

Наименование:Bolt М8х16

Каталожный номер:00B0036

Комплект:4

Примечание:GB5783-86

№ на схеме:37

Наименование:Bolt М12х45

Каталожный номер:00B0166

Комплект:12

Примечание:GB5783-86

№ на схеме:38

Наименование:Washer 30

Каталожный номер:06B0072

Комплект:2

Примечание:GB982-77

№ на схеме:39

Наименование:Connector М30х1.5

Каталожный номер:00A0039

Комплект:2

Примечание:403063В

№ на схеме:40

Наименование:Plug 3/4

Каталожный номер:03B0184

Комплект:

Примечание:YJSW315-6-22

№ на схеме:41

Наименование:Bolt М8х40

Каталожный номер:00B0124

Комплект:24

Примечание:GB5783-86

№ на схеме:42

Наименование:Washer 8

Каталожный номер:06B0185

Комплект:24

Примечание:GB848-85

№ на схеме:43

Наименование:Valve stem

Каталожный номер:73A0009

Комплект:1

Примечание:YJSW315-6-24

№ на схеме:44

Наименование:Spring

Каталожный номер:27B0034

Комплект:1

Примечание:YJSW315-6-25

№ на схеме:45

Наименование:Valve cover

Каталожный номер:52A0223

Комплект:1

Примечание:YJSW315-6-26

№ на схеме:46

Наименование:Bolt М8х20

Каталожный номер:00B0017

Комплект:4

Примечание:GB5783-87

№ на схеме:47

Наименование:0-ring 135x3.1

Каталожный номер:10B0043

Комплект:1

Примечание:GB1235-76

№ на схеме:48

Наименование:Stator seat

Каталожный номер:53A0037

Комплект:1

Примечание:YJSW315-6-20C

№ на схеме:49

Наименование:Plate

Каталожный номер:55A0177

Комплект:1

Примечание:YJSW315-6-30

№ на схеме:50

Наименование:Spring

Каталожный номер:27B0035

Комплект:1

Примечание:YJSW315-6-29

№ на схеме:51

Наименование:Valve stem

Каталожный номер:73A0008

Комплект:1

Примечание:YJSW315-6-31
