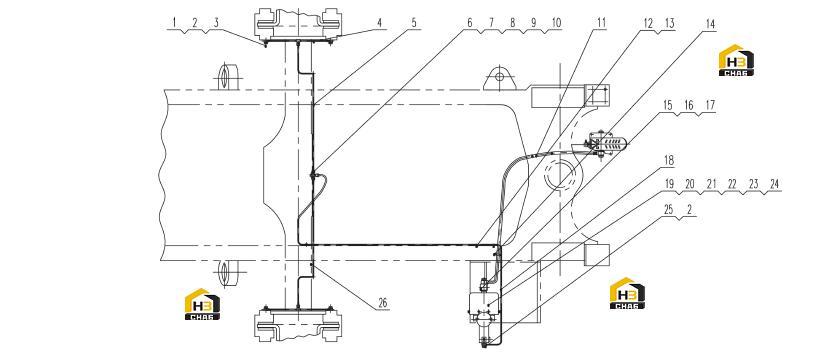

Трубка тормозная в сборе

← Камера тормозная с пружинным энергоаккумулятором Резонатор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:03A0015

Комплект:4

Примечание:408101

№ на схеме:2

Наименование:Spacer

Каталожный номер:55A0028

Комплект:6

Примечание:408102

№ на схеме:3

Наименование:Spacer

Каталожный номер:55A0029

Комплект:4

Примечание:108115

№ на схеме:4

Наименование:Tube

Каталожный номер:17D1926

Комплект:2

Примечание:

№ на схеме:5

Наименование:Tube

Каталожный номер:17D2790

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:02A0031

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:00B0073

Комплект:1

Примечание:GB5783-2000 M8X25

№ на схеме:8

Наименование:Spacer

Каталожный номер:06B0009

Комплект:5

Примечание:GB93-87 8

№ на схеме:9

Наименование:Nut

Каталожный номер:03B0005

Комплект:1

Примечание:GB6170-2000

№ на схеме:10

Наименование:Plate

Каталожный номер:20A0402

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:04C0154

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:00B0070

Комплект:3

Примечание:GB5783-86 M10X10

№ на схеме:13

Наименование:Clip

Каталожный номер:08C0315

Комплект:2

Примечание:

№ на схеме:14

Наименование:Clip

Каталожный номер:08C0317

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:01B1331

Комплект:1

Примечание:

№ на схеме:16

Наименование:Spacer

Каталожный номер:56A0006

Комплект:2

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:02A0162

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:05C1836

Комплект:1

Примечание:L=2100mm

№ на схеме:19

Наименование:Booster

Каталожный номер:55C0235

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:00B0022

Комплект:4

Примечание:GB5783-2000 M10X30

№ на схеме:21

Наименование:Nut

Каталожный номер:03B0026

Комплект:4

Примечание:GB6170-2000

№ на схеме:22

Наименование:Spacer

Каталожный номер:06B0003

Комплект:4

Примечание:GB93-1987 10

№ на схеме:23

Наименование:Spacer

Каталожный номер:06B0004

Комплект:4

Примечание:GB97.1-2002 10

№ на схеме:24

Наименование:Plate

Каталожный номер:00D4165

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:00A0335

Комплект:1

Примечание:

№ на схеме:26

Наименование:Tube

Каталожный номер:17D2789

Комплект:1

Примечание:
