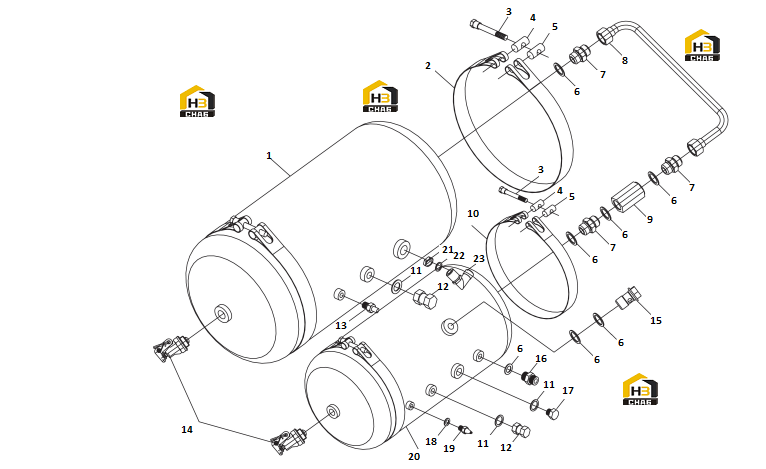

Резонатор

← Трубка тормозная в сборе Клапан воздушного тормоза в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air Reservoir

Каталожный номер:14D0014

Комплект:1

Примечание:

№ на схеме:2

Наименование:Metal Belt

Каталожный номер:77A0002

Комплект:2

Примечание:5F084031

№ на схеме:3

Наименование:Blot

Каталожный номер:02B0001

Комплект:2

Примечание:5E084023

№ на схеме:4

Наименование:Steel Core

Каталожный номер:61A0003

Комплект:2

Примечание:5E084022

№ на схеме:5

Наименование:Steel Core

Каталожный номер:61A0002

Комплект:2

Примечание:5E084021

№ на схеме:6

Наименование:Spacer

Каталожный номер:56A0006

Комплект:7

Примечание:408206

№ на схеме:7

Наименование:Connector

Каталожный номер:00A0001

Комплект:3

Примечание:

№ на схеме:8

Наименование:Tube

Каталожный номер:17D0268

Комплект:1

Примечание:

№ на схеме:9

Наименование:Valve

Каталожный номер:12C0039

Комплект:1

Примечание:STR

№ на схеме:10

Наименование:Metal Belt

Каталожный номер:77A0001

Комплект:2

Примечание:5F084024

№ на схеме:11

Наименование:Spacer

Каталожный номер:06B0011

Комплект:3

Примечание:408416

№ на схеме:12

Наименование:Valve

Каталожный номер:12C0003

Комплект:2

Примечание:JN150-35011030

№ на схеме:13

Наименование:Connector

Каталожный номер:03A0014

Комплект:1

Примечание:408411E

№ на схеме:14

Наименование:Valve

Каталожный номер:12C0627

Комплект:2

Примечание:

№ на схеме:15

Наименование:Blot

Каталожный номер:01B1331

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:00A1414

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:67A0061

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spacer

Каталожный номер:06B0010

Комплект:1

Примечание:408012

№ на схеме:19

Наименование:Switch

Каталожный номер:46C1307

Комплект:1

Примечание:SH361

№ на схеме:20

Наименование:Air Reservoir

Каталожный номер:14D0015

Комплект:1

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:03B0008

Комплект:1

Примечание:408025

№ на схеме:22

Наименование:Washer

Каталожный номер:11B0419

Комплект:1

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:01A0148

Комплект:1

Примечание:
