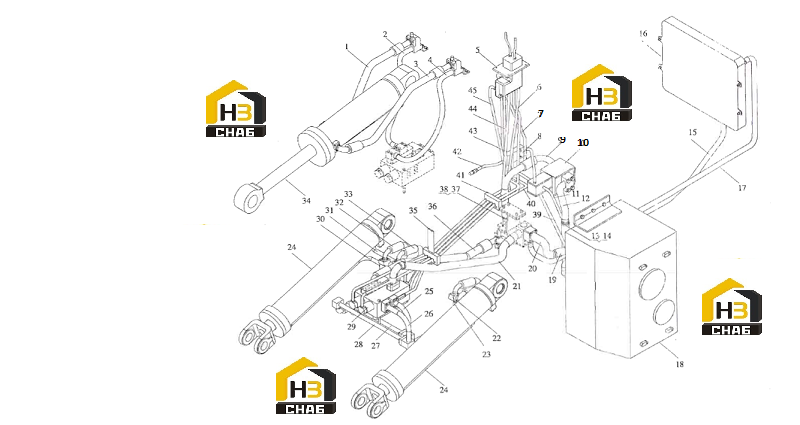

Система гидравлическая

← Клапан приоритета Клапан распределительный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:07C0009

Комплект:1

Примечание:5F070011 F7711915202020-1300

№ на схеме:2

Наименование:Tube

Каталожный номер:17D0013

Комплект:1

Примечание:5F070050

№ на схеме:3

Наименование:Hose

Каталожный номер:07C0007

Комплект:1

Примечание:5F070002 F7711915202020-1140

№ на схеме:4

Наименование:Tube

Каталожный номер:17D0012

Комплект:1

Примечание:5F070040

№ на схеме:5

Наименование:Public control

Каталожный номер:44C0005

Комплект:1

Примечание:5F074000

№ на схеме:6

Наименование:Hose

Каталожный номер:05C0010

Комплект:2

Примечание:5F07C027 F481CECA101005-2920

№ на схеме:7

Наименование:Hose

Каталожный номер:05C0003

Комплект:1

Примечание:5F070013 F481CACF101005-800

№ на схеме:8

Наименование:Valve

Каталожный номер:12C0013

Комплект:1

Примечание:SF8

№ на схеме:9

Наименование:Hose

Каталожный номер:07C0063

Комплект:1

Примечание:F77C19C9203016-600-90

№ на схеме:10

Наименование:Puire

Каталожный номер:11C0013

Комплект:1

Примечание:CBGJ2080/1010C

№ на схеме:11

Наименование:hose

Каталожный номер:05C0007

Комплект:1

Примечание:5F070U24 F481CACA101006-630

№ на схеме:12

Наименование:Tube

Каталожный номер:17D0051

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp

Каталожный номер:08C0029

Комплект:2

Примечание:JB/T8870-1999 51-70

№ на схеме:14

Наименование:Hose

Каталожный номер:13B0017

Комплект:-

Примечание:HG4-703-77 Ф45.5x240

№ на схеме:15

Наименование:Hose

Каталожный номер:07C0042

Комплект:1

Примечание:5F070008A L=3000

№ на схеме:16

Наименование:Hydraulic Radiator

Каталожный номер:20C0014

Комплект:1

Примечание:HRQ-XGL50-YX01

№ на схеме:17

Наименование:Hose

Каталожный номер:07C0041

Комплект:1

Примечание:5FC70007A L=3650

№ на схеме:18

Наименование:Tank

Каталожный номер:21C0012

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:13B0016

Комплект:1

Примечание:HG4- 703 -77 ф45.5x180

№ на схеме:20

Наименование:Tube

Каталожный номер:18D0005

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:07C0010

Комплект:1

Примечание:5F070013 F48119CA244224-1450

№ на схеме:22

Наименование:Tube

Каталожный номер:17D0010

Комплект:1

Примечание:5E070130

№ на схеме:23

Наименование:Tube

Каталожный номер:17D0015

Комплект:1

Примечание:5F070120

№ на схеме:24

Наименование:Lift Cylinder

Каталожный номер:10C0051

Комплект:2

Примечание:

№ на схеме:25

Наименование:Tube

Каталожный номер:17D0006

Комплект:1

Примечание:5070110

№ на схеме:26

Наименование:Tube

Каталожный номер:17D0C05

Комплект:1

Примечание:5070090

№ на схеме:27

Наименование:Tube

Каталожный номер:17D0003

Комплект:1

Примечание:5E070090

№ на схеме:28

Наименование:Tube

Каталожный номер:17D0007

Комплект:1

Примечание:5E070080

№ на схеме:29

Наименование:Control Valve

Каталожный номер:12C0009

Комплект:1

Примечание:D32

№ на схеме:30

Наименование:Tube

Каталожный номер:17D0014

Комплект:1

Примечание:5F070070

№ на схеме:31

Наименование:Tube

Каталожный номер:17D0039

Комплект:1

Примечание:5E070110

№ на схеме:32

Наименование:Hose

Каталожный номер:07C0004

Комплект:2

Примечание:5F070003 F7711919161616-1280-0

№ на схеме:33

Наименование:Hose

Каталожный номер:07C0005

Комплект:2

Примечание:5F0700C4 F7711919161616-1200-0

№ на схеме:34

Наименование:Tilt Cylinder

Каталожный номер:10C0050

Комплект:1

Примечание:

№ на схеме:35

Наименование:Pipe Clip

Каталожный номер:08C0010

Комплект:1

Примечание:5F070009

№ на схеме:36

Наименование:Hose

Каталожный номер:07C0006

Комплект:1

Примечание:5F070005 F771159202420-1500

№ на схеме:37

Наименование:Connector

Каталожный номер:30C0016

Комплект:1

Примечание:GFS35/30SOMDA3C

№ на схеме:38

Наименование:Connector

Каталожный номер:32C0005

Комплект:1

Примечание:EW30SOMDA3C

№ на схеме:39

Наименование:Hose

Каталожный номер:05C0004

Комплект:1

Примечание:5F070019 F481CACA101006-1350

№ на схеме:40

Наименование:Hose

Каталожный номер:05C0005

Комплект:1

Примечание:5F070022 F481CFCA101005-2000

№ на схеме:41

Наименование:Pipe Clip

Каталожный номер:08C0008

Комплект:1

Примечание:5F070060

№ на схеме:42

Наименование:Hose

Каталожный номер:05C0019

Комплект:1

Примечание:5F0700P5 F481CACA101005-400

№ на схеме:43

Наименование:Hose

Каталожный номер:05C0001

Комплект:2

Примечание:5F07000C F481CFCA101006-2400

№ на схеме:44

Наименование:Hose

Каталожный номер:05C0002

Комплект:1

Примечание:5F070016 F481CACF101005-750

№ на схеме:45

Наименование:Hose

Каталожный номер:05C0009

Комплект:1

Примечание:5F070026 F481CFCF101005-2810-270
