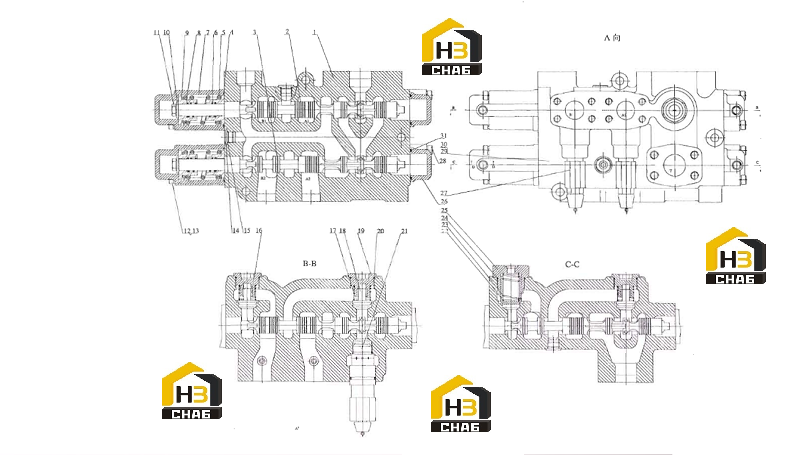

Клапан распределительный

← Система гидравлическая Клапан пилотный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve Body

Каталожный номер:70A0008

Комплект:1

Примечание:CAT-YDF32.2-D1

№ на схеме:2

Наименование:Vate Linkage

Каталожный номер:70A0009

Комплект:1

Примечание:CAT-YDF32.2-02

№ на схеме:3

Наименование:Valve Linkage

Каталожный номер:65A0010

Комплект:1

Примечание:CAT-YDF32.2-03

№ на схеме:4

Наименование:Rectangle Ring

Каталожный номер:55A0069

Комплект:2

Примечание:CAT-YDF32.2-04

№ на схеме:5

Наименование:Spring

Каталожный номер:27B0036

Комплект:2

Примечание:CAT-VDF32.2-05

№ на схеме:6

Наименование:Spring

Каталожный номер:27B0037

Комплект:2

Примечание:CAT-YDH32.2-06

№ на схеме:7

Наименование:Big End Cap

Каталожный номер:24A0105

Комплект:2

Примечание:CAT-YDF32.2-07

№ на схеме:8

Наименование:Spring Seat

Каталожный номер:52A0087

Комплект:-

Примечание:CAT-YDF32.2-08

№ на схеме:9

Наименование:Washer

Каталожный номер:06B0216

Комплект:-

Примечание:CAT-YDF32.2-09

№ на схеме:10

Наименование:Washer

Каталожный номер:06B0217

Комплект:2

Примечание:CAT-YDF32.2-11

№ на схеме:11

Наименование:Bolt

Каталожный номер:00B0217

Комплект:2

Примечание:GB5781-86 M12X25

№ на схеме:12

Наименование:Screw

Каталожный номер:04B0142

Комплект:4

Примечание:GB70- -85 M10X100

№ на схеме:13

Наименование:Washer

Каталожный номер:06B0003

Комплект:8

Примечание:GB93-87 10

№ на схеме:14

Наименование:Plug

Каталожный номер:67A0016

Комплект:3

Примечание:CAT-YDF32.2-12

№ на схеме:15

Наименование:O ring

Каталожный номер:10B0209

Комплект:3

Примечание:GB1235-76 20X2.4'

№ на схеме:16

Наименование:Bear

Каталожный номер:36B0003

Комплект:3

Примечание:CAT-YDF32.2-14

№ на схеме:17

Наименование:Spring

Каталожный номер:27B0033

Комплект:3

Примечание:CAT-YDF32.2-15

№ на схеме:18

Наименование:Valve Spool

Каталожный номер:65A0012

Комплект:3

Примечание:CAT-YDF3Z2-16

№ на схеме:19

Наименование:Plug

Каталожный номер:67A0017

Комплект:3

Примечание:CAT-YDF32.2-17

№ на схеме:20

Наименование:O ring

Каталожный номер:10B0134

Комплект:3

Примечание:GB1235-76 52X3,1

№ на схеме:21

Наименование:Relief Valve

Каталожный номер:12C0099

Комплект:1

Примечание:CAT-YDF32.2-19

№ на схеме:22

Наименование:Vatve Spoof

Каталожный номер:65A0013

Комплект:1

Примечание:CAT-YDF32.2-20

№ на схеме:23

Наименование:Spring

Каталожный номер:27B0039

Комплект:1

Примечание:CAT-YDP32.2-21

№ на схеме:24

Наименование:O ring

Каталожный номер:10B0135

Комплект:1

Примечание:GB1235-76 58X3.1

№ на схеме:25

Наименование:Plug

Каталожный номер:67A0018

Комплект:1

Примечание:CAT-YDF32.2-23

№ на схеме:26

Наименование:Serial End Cap

Каталожный номер:24A0106

Комплект:2

Примечание:CAT-YDF32.2-24

№ на схеме:27

Наименование:Relief Valve

Каталожный номер:12C0100

Комплект:2

Примечание:CAT-YDF32.2-25

№ на схеме:28

Наименование:Screw

Каталожный номер:04D0013

Комплект:4

Примечание:GB70-85 M10X40

№ на схеме:29

Наименование:Name Plate

Каталожный номер:83A0279

Комплект:1

Примечание:CAT-YDF32.2-26

№ на схеме:30

Наименование:Screw

Каталожный номер:04B0143

Комплект:4

Примечание:GB827-06 2X4

№ на схеме:31

Наименование:Rectangle Ring

Каталожный номер:14B0029

Комплект:2

Примечание:CAT-YDF32.2-27
