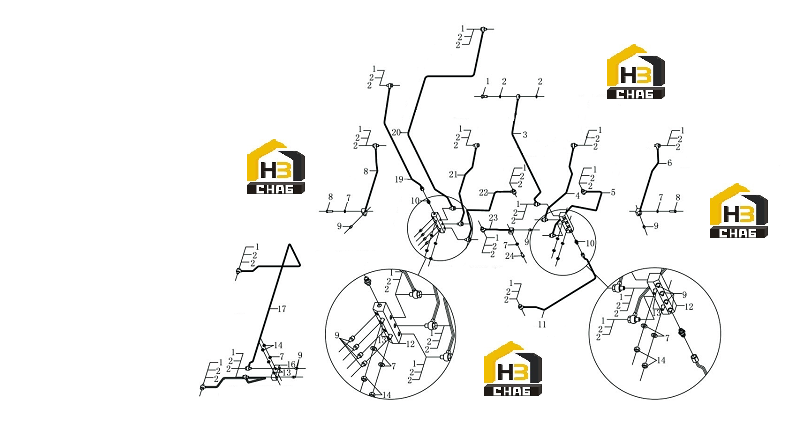

Система смазки

← Ковш в сборе Комплектующие кабины (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:02B0011

Комплект:21

Примечание:41002ЗА

№ на схеме:2

Наименование:Washer

Каталожный номер:06B0078

Комплект:42

Примечание:406213

№ на схеме:3

Наименование:Tube

Каталожный номер:01C0050

Комплект:1

Примечание:

№ на схеме:4

Наименование:Tube

Каталожный номер:01C0053

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tube

Каталожный номер:01C0070

Комплект:1

Примечание:

№ на схеме:6

Наименование:Tube

Каталожный номер:01C0054

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:06B0027

Комплект:9

Примечание:GB97.1-85 8

№ на схеме:8

Наименование:Bolt

Каталожный номер:00B0073

Комплект:2

Примечание:GB5783-86 М8х30

№ на схеме:9

Наименование:Grease nipple

Каталожный номер:26B0010

Комплект:13

Примечание:JB/T7940.1-1995 М10х1

№ на схеме:10

Наименование:Connector

Каталожный номер:28B0037

Комплект:2

Примечание:GB5625.2-85 6

№ на схеме:11

Наименование:Tube

Каталожный номер:01C0091

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector Block

Каталожный номер:04A0049

Комплект:2

Примечание:

№ на схеме:13

Наименование:Stud

Каталожный номер:05B0039

Комплект:6

Примечание:GB897-88 АМ8 X 45

№ на схеме:14

Наименование:Nut

Каталожный номер:03B0005

Комплект:6

Примечание:GB6170-86 М8

№ на схеме:15

Наименование:Tube

Каталожный номер:01C0060

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector Block

Каталожный номер:04A0022

Комплект:1

Примечание:

№ на схеме:17

Наименование:Tube

Каталожный номер:01C0059

Комплект:1

Примечание:

№ на схеме:18

Наименование:Tube

Каталожный номер:01C0051

Комплект:1

Примечание:

№ на схеме:19

Наименование:Tube

Каталожный номер:01C0049

Комплект:1

Примечание:

№ на схеме:20

Наименование:Tube

Каталожный номер:01C0048

Комплект:1

Примечание:

№ на схеме:21

Наименование:Tube

Каталожный номер:01C0052

Комплект:1

Примечание:

№ на схеме:22

Наименование:Tube

Каталожный номер:01C0069

Комплект:1

Примечание:

№ на схеме:23

Наименование:Tube

Каталожный номер:01C0057

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:00B0018

Комплект:1

Примечание:GB5783-86 М8х25
