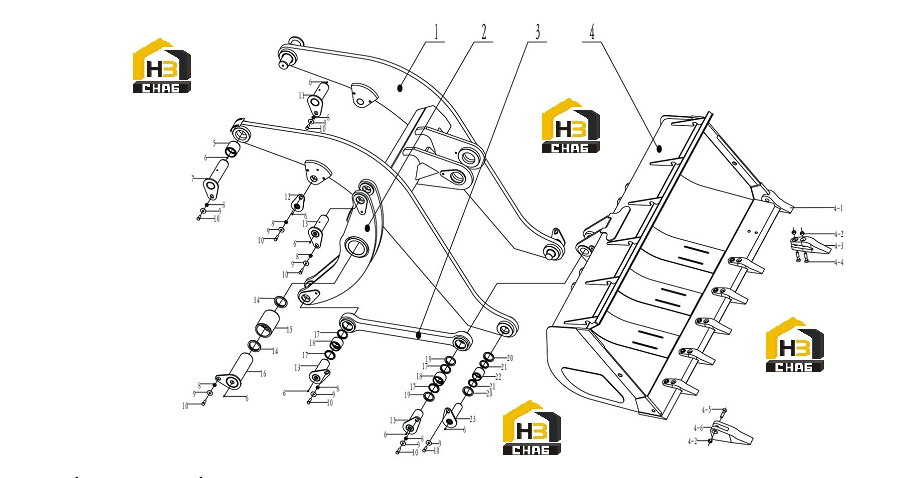

Ковш в сборе

← Рама передняя Система смазки →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Arm

Каталожный номер:21D0404

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lever

Каталожный номер:21D0459

Комплект:1

Примечание:

№ на схеме:3

Наименование:Link

Каталожный номер:12D0206

Комплект:1

Примечание:

№ на схеме:4-6

Наименование:Tooth

Каталожный номер:72A0003

Комплект:1

Примечание:

№ на схеме:4-5

Наименование:Bolt

Каталожный номер:02B0005

Комплект:2

Примечание:GB10-88 М20Х80

№ на схеме:4-4

Наименование:Bolt

Каталожный номер:02B0003

Комплект:12

Примечание:GB10-88 М20Х90

№ на схеме:4-3

Наименование:Tooth

Каталожный номер:72A0032

Комплект:6

Примечание:

№ на схеме:4-2

Наименование:Nut

Каталожный номер:03B0015

Комплект:14

Примечание:GB6170-86 М20

№ на схеме:4-1

Наименование:Tooth

Каталожный номер:72A0002

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bucket

Каталожный номер:22D0234

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sleeve

Каталожный номер:54A0106

Комплект:2

Примечание:

№ на схеме:6

Наименование:Grease nipple

Каталожный номер:26B0010

Комплект:11

Примечание:JB/Т7940.1-1995 М10Х1

№ на схеме:7

Наименование:Pin

Каталожный номер:15D0057

Комплект:2

Примечание:

№ на схеме:8

Наименование:Sleeve

Каталожный номер:55A0085

Комплект:11

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:06B0028

Комплект:11

Примечание:GB96 - 85 16

№ на схеме:10

Наименование:Bolt

Каталожный номер:00B0083

Комплект:11

Примечание:GB5783-86 М16Х40

№ на схеме:11

Наименование:Pin

Каталожный номер:15D0059

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pin

Каталожный номер:15D0060

Комплект:2

Примечание:

№ на схеме:13

Наименование:Pin

Каталожный номер:15D0125

Комплект:3

Примечание:

№ на схеме:14

Наименование:Seal

Каталожный номер:12B0003

Комплект:2

Примечание:

№ на схеме:15

Наименование:Sleeve

Каталожный номер:54A0005

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pin

Каталожный номер:15D0126

Комплект:1

Примечание:

№ на схеме:17

Наименование:Seal

Каталожный номер:12B0004

Комплект:4

Примечание:

№ на схеме:18

Наименование:Sleeve

Каталожный номер:54A0050

Комплект:2

Примечание:

№ на схеме:19

Наименование:Spacer

Каталожный номер:56A0032

Комплект:4

Примечание:

№ на схеме:20

Наименование:Spacer

Каталожный номер:56A0246

Комплект:2

Примечание:

№ на схеме:21

Наименование:Seal

Каталожный номер:12B0037

Комплект:4

Примечание:

№ на схеме:22

Наименование:Pin

Каталожный номер:54A0052

Комплект:2

Примечание:

№ на схеме:23

Наименование:Pin

Каталожный номер:15D0124

Комплект:2

Примечание:
