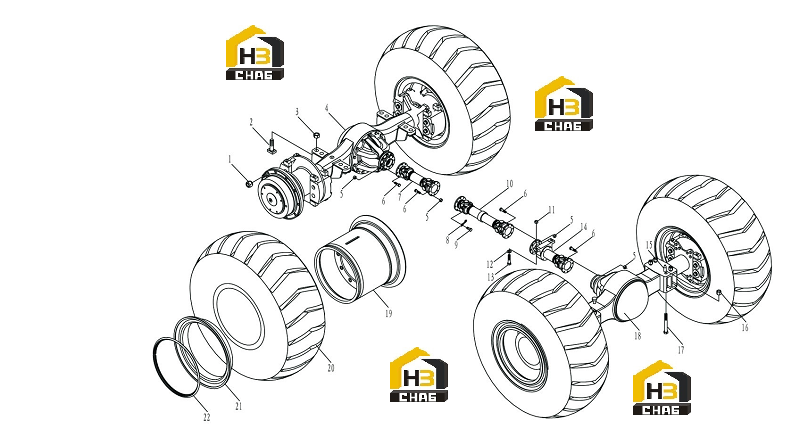

Система привода погрузчика (часть 1)

← Узел переключения передач Мост ведущий →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:03B0071

Комплект:40

Примечание:404023 М20

№ на схеме:2

Наименование:Bolt

Каталожный номер:01B0061

Комплект:8

Примечание:GB5785-86 МЗ0х 2x105

№ на схеме:3

Наименование:Nut

Каталожный номер:03B0055

Комплект:8

Примечание:GB889-86 М30х2

№ на схеме:4

Наименование:Axle

Каталожный номер:41C0382

Комплект:1

Примечание:50EH

№ на схеме:5

Наименование:Nut

Каталожный номер:03B0004

Комплект:32

Примечание:GB889-86 М12х1.5

№ на схеме:6

Наименование:Bolt

Каталожный номер:00B0036

Комплект:32

Примечание:GB5786-86 М12х1.5х40

№ на схеме:7

Наименование:Drive shaft Assam

Каталожный номер:51C0068

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:56A0018

Комплект:4

Примечание:404028А

№ на схеме:9

Наименование:Bolt

Каталожный номер:00B0039

Комплект:8

Примечание:GB5786-86 М12х1.5х28

№ на схеме:10

Наименование:Drive shaft Assem

Каталожный номер:41C0071

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:03B0003

Комплект:2

Примечание:GB889-86 М14х 1.5

№ на схеме:12

Наименование:Washer

Каталожный номер:06B0023

Комплект:2

Примечание:GB95-85 14

№ на схеме:13

Наименование:Bolt

Каталожный номер:01B0126

Комплект:2

Примечание:GB5785-86 М14х1.5х60

№ на схеме:14

Наименование:Drive shaft Assem

Каталожный номер:51C0067

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pin

Каталожный номер:60A0001

Комплект:2

Примечание:5F040002

№ на схеме:16

Наименование:Nut

Каталожный номер:03B0083

Комплект:8

Примечание:GB889-86 М24х2

№ на схеме:17

Наименование:Bolt

Каталожный номер:01B0127

Комплект:8

Примечание:GB5785-86 М24х2х255

№ на схеме:18

Наименование:Axle

Каталожный номер:41C0381

Комплект:1

Примечание:50EQ

№ на схеме:19

Наименование:Rim body

Каталожный номер:14D0002

Комплект:4

Примечание:504601-04В

№ на схеме:20

Наименование:Tire

Каталожный номер:20B0002

Комплект:4

Примечание:GB2980-91 23.5-25x16

№ на схеме:21

Наименование:Snap Ring

Каталожный номер:57A0013

Комплект:4

Примечание:504606В

№ на схеме:22

Наименование:Snap Ring

Каталожный номер:57A0012

Комплект:4

Примечание:404605В
