Мост ведущий

← Система привода погрузчика (часть 1) Привод главный в сборе →

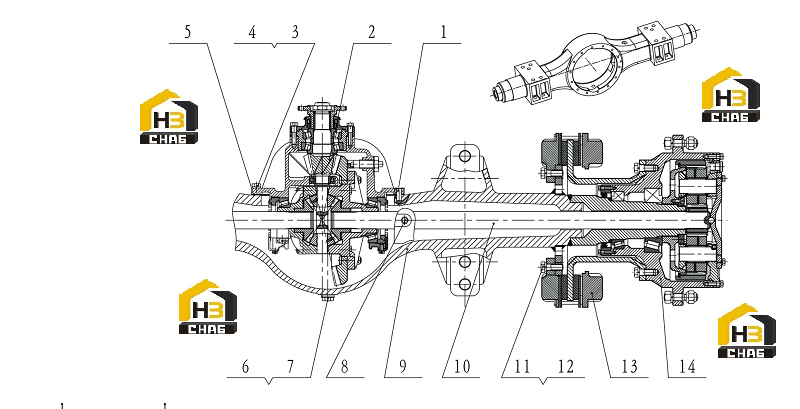

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Main drivng assem(Rear)

Каталожный номер:51C0076

Комплект:1

Примечание:504300Е

№ на схеме:1

Наименование:Pin

Каталожный номер:08B0056

Комплект:2

Примечание:GB/T119.1-2000 А16х40

№ на схеме:2

Наименование:Main draving assem (front)

Каталожный номер:51C0075

Комплект:1

Примечание:504300Е

№ на схеме:3

Наименование:Bolt

Каталожный номер:01B0180

Комплект:14

Примечание:GB5782-86 М14х50

№ на схеме:4

Наименование:Washer

Каталожный номер:06B0005

Комплект:14

Примечание:GB93-87 Ф14

№ на схеме:5

Наименование:Shims

Каталожный номер:14B0025

Комплект:1

Примечание:504001Е

№ на схеме:6

Наименование:Plug

Каталожный номер:03B0714

Комплект:2

Примечание:502223ЕА М30 X 1 .5

№ на схеме:7

Наименование:Washer

Каталожный номер:06B0072

Комплект:2

Примечание:JB982-77 Ф30

№ на схеме:8

Наименование:Breather

Каталожный номер:64B0017

Комплект:1

Примечание:QC/T411-1999 М10х 1

№ на схеме:9

Наименование:Axle housing (Rear)

Каталожный номер:25D0047

Комплект:1

Примечание:504400ЕН

№ на схеме:9

Наименование:Axle housing (Ront)

Каталожный номер:25D0046

Комплект:1

Примечание:504400EQ

№ на схеме:10

Наименование:Shaft

Каталожный номер:62A0006

Комплект:2

Примечание:504001

№ на схеме:11

Наименование:Bolt

Каталожный номер:02B0017

Комплект:16

Примечание:408120 М20х1.5х56

№ на схеме:12

Наименование:Washer

Каталожный номер:06B0001

Комплект:16

Примечание:GB93-87 Ф20

№ на схеме:13

Наименование:Brake assem

Каталожный номер:55C0011

Комплект:2

Примечание:508100

№ на схеме:13

Наименование:Brake assem

Каталожный номер:55C0178

Комплект:2

Примечание:

№ на схеме:14

Наименование:Final drive group

Каталожный номер:51C0088

Комплект:2

Примечание:
