Узел установки рулевого механизма

Узел установки рулевого механизма

← Гидроцилиндр в сборе Система гидравлическая рабочая →

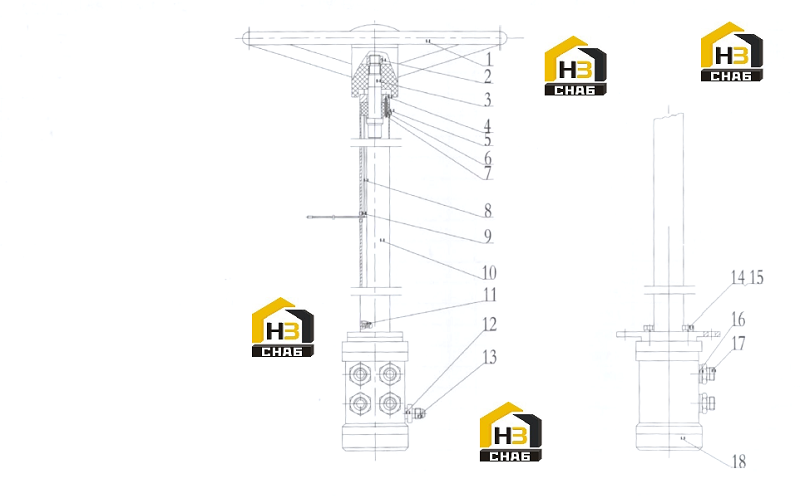

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Steering wheel
Каталожный номер:FP110
Комплект:1
Примечание:FP110 380
0 ₽
шт
№ на схеме:2
Наименование:Nut
Каталожный номер:-
Комплект:1
Примечание:GB6171-86 M16x1.5
0 ₽
шт
№ на схеме:3
Наименование:Steering column
Каталожный номер:506111-13T
Комплект:1
Примечание:506111-13T
0 ₽
шт
№ на схеме:4
Наименование:Conductive disc
Каталожный номер:506114T
Комплект:1
Примечание:506114T
0 ₽
шт
№ на схеме:5
Наименование:-
Каталожный номер:-
Комплект:4
Примечание:GB845-85 JST35x9.5-C-H
0 ₽
шт
№ на схеме:6
Наименование:Insulation sleeve
Каталожный номер:506115T
Комплект:1
Примечание:506115T
0 ₽
шт
№ на схеме:7
Наименование:Screw
Каталожный номер:-
Комплект:3
Примечание:GB818-85 M3X25
0 ₽
шт
№ на схеме:8
Наименование:Speaker lead
Каталожный номер:506116T
Комплект:1
Примечание:506116T
0 ₽
шт
№ на схеме:9
Наименование:Outlet sleeve
Каталожный номер:7145021
Комплект:1
Примечание:7145021
0 ₽
шт
№ на схеме:10
Наименование:Column tube
Каталожный номер:506117-18T
Комплект:1
Примечание:506117-18T
0 ₽
шт
№ на схеме:11
Наименование:Qinxiang thrust ball bearing
Каталожный номер:-
Комплект:1
Примечание:GB301-84 8015
0 ₽
шт
№ на схеме:12
Наименование:Combination sealing ring
Каталожный номер:-
Комплект:1
Примечание:JB982-77 12
0 ₽
шт
№ на схеме:13
Наименование:Pipe joint
Каталожный номер:506520T
Комплект:1
Примечание:506520T
0 ₽
шт
№ на схеме:14
Наименование:Bolt
Каталожный номер:-
Комплект:4
Примечание:GB5783-86 M10X30
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:-
Комплект:4
Примечание:GB93-87 10
0 ₽
шт
№ на схеме:16
Наименование:Combination gasket
Каталожный номер:-
Комплект:4
Примечание:JB982-77 20
0 ₽
шт
№ на схеме:17
Наименование:Joint body I
Каталожный номер:506119T
Комплект:4
Примечание:506119T
0 ₽
шт
№ на схеме:18
Наименование:Coaxial flow amplification steering
Каталожный номер:BZZ6-1000
Комплект:1
Примечание:BZZ6-1000 1
