Гидроцилиндр в сборе

← Комплектующие гидравлического бака Узел установки рулевого механизма →

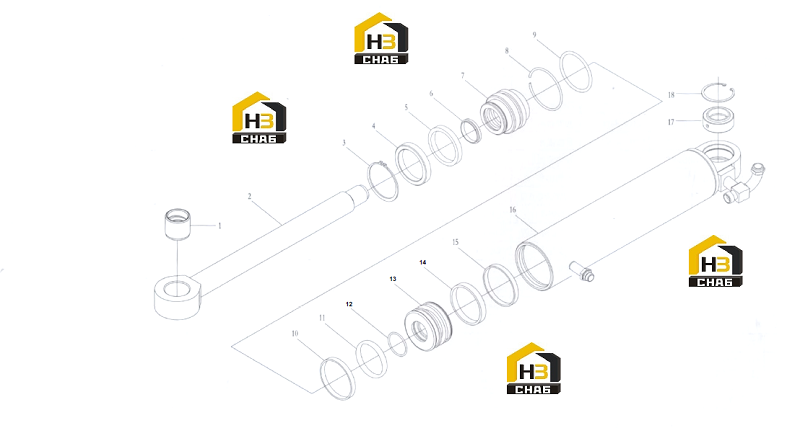

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bearing

Каталожный номер:406308D

Комплект:1

Примечание:406308D

№ на схеме:2

Наименование:Piston Rod

Каталожный номер:406304D

Комплект:1

Примечание:406304D

№ на схеме:3

Наименование:Snap ring

Каталожный номер:-

Комплект:1

Примечание:GB894.1-86 70

№ на схеме:4

Наименование:Ring snap

Каталожный номер:406301D

Комплект:1

Примечание:406301D

№ на схеме:5

Наименование:U-washer

Каталожный номер:T20

Комплект:-

Примечание:T20

№ на схеме:6

Наименование:Dust-proof ring

Каталожный номер:PU11

Комплект:1

Примечание:PU11

№ на схеме:7

Наименование:Guide bush

Каталожный номер:406303E

Комплект:-

Примечание:406303E

№ на схеме:8

Наименование:Snap ring

Каталожный номер:406302D

Комплект:1

Примечание:406302D

№ на схеме:9

Наименование:O-ring

Каталожный номер:-

Комплект:1

Примечание:GB1235-76 90x5.7

№ на схеме:10

Наименование:Wear ring

Каталожный номер:ZGP90-02

Комплект:1

Примечание:ZGP90-02

№ на схеме:11

Наименование:Lock washer

Каталожный номер:ZGP90-03

Комплект:1

Примечание:ZGP90-03

№ на схеме:12

Наименование:O-ring

Каталожный номер:-

Комплект:1

Примечание:GB1235-76 50x3.1

№ на схеме:13

Наименование:Piston

Каталожный номер:406307E

Комплект:1

Примечание:406307E

№ на схеме:14

Наименование:Seat ring

Каталожный номер:ZGP90-01

Комплект:1

Примечание:ZGP90-01

№ на схеме:15

Наименование:Wear ring

Каталожный номер:ZGP90-02

Комплект:1

Примечание:ZGP90-02

№ на схеме:16

Наименование:Cylinder case

Каталожный номер:406305-06E

Комплект:1

Примечание:406305-06E

№ на схеме:17

Наименование:Bearing

Каталожный номер:GE40ES

Комплект:1

Примечание:GB304.5-81 GE40ES-C3

№ на схеме:18

Наименование:Snap ring

Каталожный номер:-

Комплект:1

Примечание:GB983.1-62 62
