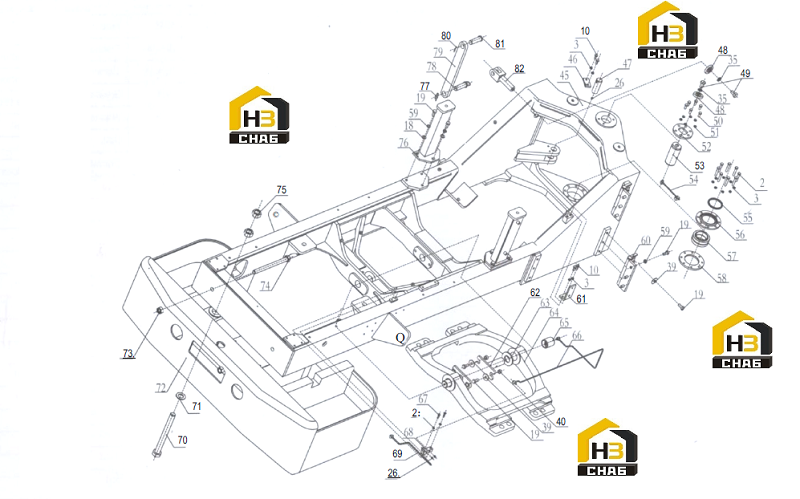

Система каркасная

Каталожный номер:01B0030

Комплект:16

Примечание:GB5782-86 M12x70

№ на схеме:3

Каталожный номер:06B0013

Комплект:26

Примечание:GB93-8712

№ на схеме:10

Каталожный номер:00B0031

Комплект:14

Примечание:GB5783-86 M12X30

№ на схеме:18

Каталожный номер:06B0014

Комплект:8

Примечание:GB97.1-85 16

№ на схеме:19

Каталожный номер:00B0016

Комплект:27

Примечание:GB5783-86 M16x35

№ на схеме:26

Наименование:Grease Nipple

Каталожный номер:26B0010

Комплект:11

Примечание:JB/T7940.1 M10X1

№ на схеме:27

Каталожный номер:06B0027

Комплект:10

Примечание:GB97.1-85 8

№ на схеме:35

Каталожный номер:06B0001

Комплект:6

Примечание:GB93-87 20

№ на схеме:39

Каталожный номер:06B0028

Комплект:13

Примечание:GB96-85 16

№ на схеме:40

Наименование:Sleeve

Каталожный номер:54A0091

Комплект:7

Примечание:410050

№ на схеме:45

Наименование:Rear Frame

Каталожный номер:30D0048

Комплект:1

Примечание:

№ на схеме:46

Наименование:Plate

Каталожный номер:14A0033

Комплект:2

Примечание:410006A

№ на схеме:47

Каталожный номер:60A0021

Комплект:2

Примечание:410007A

№ на схеме:48

Наименование:Spacer

Каталожный номер:55A0020

Комплект:2

Примечание:410029A

№ на схеме:49

Каталожный номер:00B0044

Комплект:2

Примечание:GB5783-86 M20x35

№ на схеме:50

Каталожный номер:01B0115

Комплект:6

Примечание:GB5786-86 M14x1.5x45

№ на схеме:51

Каталожный номер:06B0005

Комплект:6

Примечание:GB93-87 14

№ на схеме:52

Наименование:Flange

Каталожный номер:58A0103

Комплект:1

Примечание:

№ на схеме:53

Каталожный номер:60A0070

Комплект:1

Примечание:

№ на схеме:54

Наименование:Pipe

Каталожный номер:01C0072

Комплект:1

Примечание:

№ на схеме:55

Наименование:Seal

Каталожный номер:11B0047

Комплект:1

Примечание:105x90x8

№ на схеме:56

Наименование:Flange

Каталожный номер:58A0087

Комплект:1

Примечание:

№ на схеме:57

Наименование:Bearing

Каталожный номер:35B0013

Комплект:1

Примечание:GB3945-83 GE80ES-C3

№ на схеме:58

Наименование:Flange

Каталожный номер:58A0088

Комплект:1

Примечание:

№ на схеме:59

Каталожный номер:06B0020

Комплект:12

Примечание:GB93-87 16

№ на схеме:60

Наименование:Hinge

Каталожный номер:25C0009

Комплект:2

Примечание:

№ на схеме:61

Наименование:Plate

Каталожный номер:23A0175

Комплект:1

Примечание:

№ на схеме:62

Каталожный номер:15D0055

Комплект:1

Примечание:410012-13B

№ на схеме:63

Наименование:Copper Spacer

Каталожный номер:55A0092

Комплект:2

Примечание:410015(FZ)

№ на схеме:64

Наименование:Oscillate Frame

Каталожный номер:71A0001

Комплект:1

Примечание:410016

№ на схеме:65

Наименование:Sleeve

Каталожный номер:54A0017

Комплект:2

Примечание:410014

№ на схеме:66

Наименование:Pipe

Каталожный номер:01C0073

Комплект:1

Примечание:

№ на схеме:67

Каталожный номер:01B0069

Комплект:2

Примечание:GB5783-86 M8x35

№ на схеме:68

Наименование:Connector

Каталожный номер:04A0022

Комплект:1

Примечание:

№ на схеме:69

Наименование:Pipe

Каталожный номер:01C0074

Комплект:1

Примечание:

№ на схеме:70

Каталожный номер:01B0044

Комплект:2

Примечание:GB5785-86 M36x2x375

№ на схеме:71

Каталожный номер:06B0117

Комплект:2

Примечание:GB97.1-85 36

№ на схеме:72

Наименование:Counter Weight

Каталожный номер:28C0017

Комплект:1

Примечание:

№ на схеме:73

Наименование:Nut

Каталожный номер:03B0031

Комплект:2

Примечание:GB889-86 M27

№ на схеме:74

Каталожный номер:01B0046

Комплект:2

Примечание:GB5782-86 M27x320

№ на схеме:75

Наименование:Nut

Каталожный номер:03B0018

Комплект:4

Примечание:GB6171-86 M36X2

№ на схеме:76

Наименование:Bracket

Каталожный номер:00D0157

Комплект:2

Примечание:

№ на схеме:77

Каталожный номер:57A0003

Комплект:1

Примечание:410248A

№ на схеме:78

Наименование:Pin

Каталожный номер:15D0017

Комплект:1

Примечание:410246-247A

№ на схеме:79

Наименование:Plate

Каталожный номер:17A0072

Комплект:1

Примечание:

№ на схеме:80

Наименование:Split Pin

Каталожный номер:08B0007

Комплект:1

Примечание:GB91-86 4x40

№ на схеме:81

Наименование:Pin

Каталожный номер:60A0027

Комплект:1

Примечание:410247A

№ на схеме:82
