Ковш в сборе

Ковш в сборе

← Система каркасная Комплектующие погрузчика →

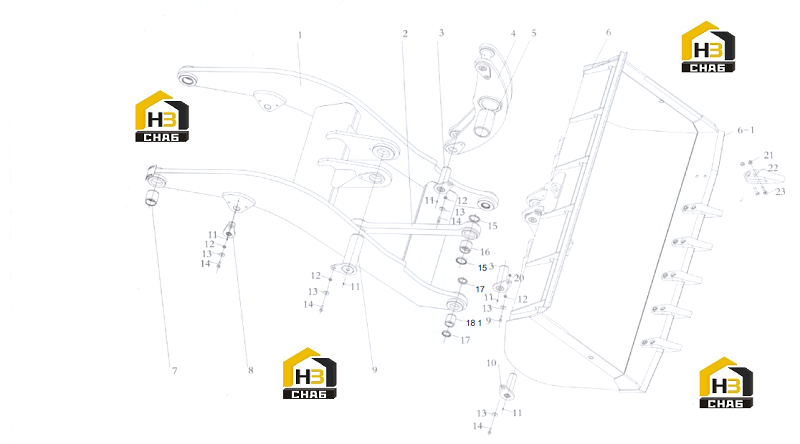

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Arm
Каталожный номер:21D0033
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Link
Каталожный номер:12D0015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pin
Каталожный номер:15D0061
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Lever
Каталожный номер:21D0031
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sleeve
Каталожный номер:54A0104
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Blade
Каталожный номер:17A0080
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bucket
Каталожный номер:22D0046
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sleeve
Каталожный номер:54A0106
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pin
Каталожный номер:15D0060
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pin
Каталожный номер:15D0058
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Pin
Каталожный номер:15D0062
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Grease nipple
Каталожный номер:26B0010
Комплект:8
Примечание:JB/T7940.1-1995 M10X1
0 ₽
шт
№ на схеме:12
Наименование:Sleeve
Каталожный номер:55A0085
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nut
Каталожный номер:06B0028
Комплект:8
Примечание:GB96-8516
0 ₽
шт
№ на схеме:14
Наименование:Bolt
Каталожный номер:00B0061
Комплект:7
Примечание:GB5783-86 M16X45
0 ₽
шт
№ на схеме:15
Наименование:Seal
Каталожный номер:12B0032
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Sleeve
Каталожный номер:54A0110
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Seal
Каталожный номер:12B0031
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Sleeve
Каталожный номер:54A0107
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Bolt
Каталожный номер:00B0179
Комплект:1
Примечание:GB5783-86 M16X55
0 ₽
шт
№ на схеме:20
Наименование:Nut
Каталожный номер:03B0034
Комплект:1
Примечание:GB6170-85 M16
0 ₽
шт
№ на схеме:21
Наименование:Nut
Каталожный номер:03B0015
Комплект:12
Примечание:GB6170-85 M20
0 ₽
шт
№ на схеме:22
Наименование:Tooth
Каталожный номер:72A0037
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Bolt
Каталожный номер:02B0037
Комплект:12
Примечание:GB10-88 M20X85
