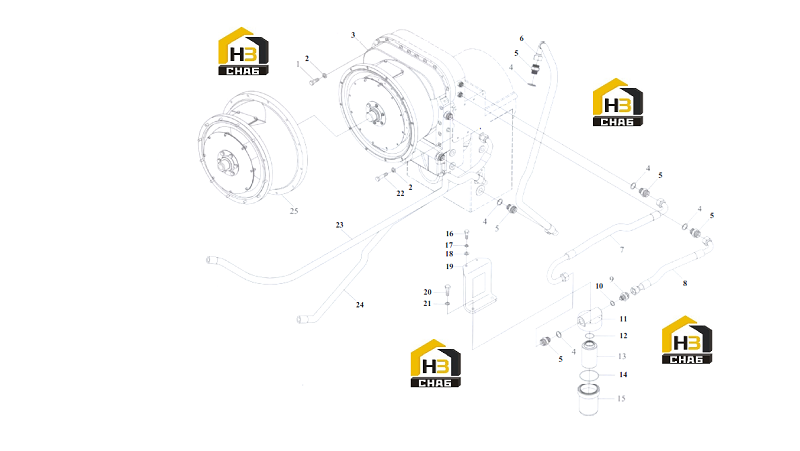

Система гидротрансформатора

← Система дизельного двигателя Гидротрансформатор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:01B0073

Комплект:26

Примечание:GB5783-86 M10x30

№ на схеме:2

Наименование:Washer

Каталожный номер:06B0003

Комплект:31

Примечание:GB93-87 10

№ на схеме:3

Наименование:Torque

Каталожный номер:52C0001

Комплект:1

Примечание:D135-6

№ на схеме:4

Наименование:Washer

Каталожный номер:06B0072

Комплект:4

Примечание:JB982-77 30

№ на схеме:5

Наименование:Connector

Каталожный номер:00A0039

Комплект:4

Примечание:403063B M30x1.5

№ на схеме:6

Наименование:Hose

Каталожный номер:07C0023

Комплект:1

Примечание:ZL40.50-2

№ на схеме:7

Наименование:Hose

Каталожный номер:07C0115

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:07C0114

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:00A0035

Комплект:1

Примечание:ZL40.50-6 M22x1.5

№ на схеме:10

Наименование:Washer

Каталожный номер:06B0073

Комплект:1

Примечание:JB982-77 22

№ на схеме:11

Наименование:Cover Assem

Каталожный номер:12C0049

Комплект:1

Примечание:402320

№ на схеме:12

Наименование:O-ring

Каталожный номер:10B0070

Комплект:1

Примечание:GB3452.1-92 42.5x2.65

№ на схеме:13

Наименование:Filter element

Каталожный номер:65B0015

Комплект:1

Примечание:YL-98

№ на схеме:14

Наименование:O-ring

Каталожный номер:10B0070

Комплект:-

Примечание:GB3452.1-92 95 x 3.55

№ на схеме:15

Наименование:Housing

Каталожный номер:09D0002

Комплект:1

Примечание:402310

№ на схеме:16

Наименование:Bolt

Каталожный номер:00B0018

Комплект:2

Примечание:GB5783-86 M8x25

№ на схеме:17

Наименование:Washer

Каталожный номер:06B0009

Комплект:2

Примечание:GB93-87 8

№ на схеме:18

Наименование:Washer

Каталожный номер:06B0027

Комплект:2

Примечание:GB97.1-87 8

№ на схеме:19

Наименование:Bracket

Каталожный номер:00D0253

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:00B0031

Комплект:2

Примечание:GB5783-86 M12x30

№ на схеме:21

Наименование:Washer

Каталожный номер:06B0013

Комплект:2

Примечание:GB93-87 12

№ на схеме:22

Наименование:Blot

Каталожный номер:01B0025

Комплект:5

Примечание:GB5782-86 M10x70

№ на схеме:23

Наименование:Hose

Каталожный номер:07C0126

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:07C0117

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connect to the long tube assembly

Каталожный номер:52C0015

Комплект:1

Примечание:
