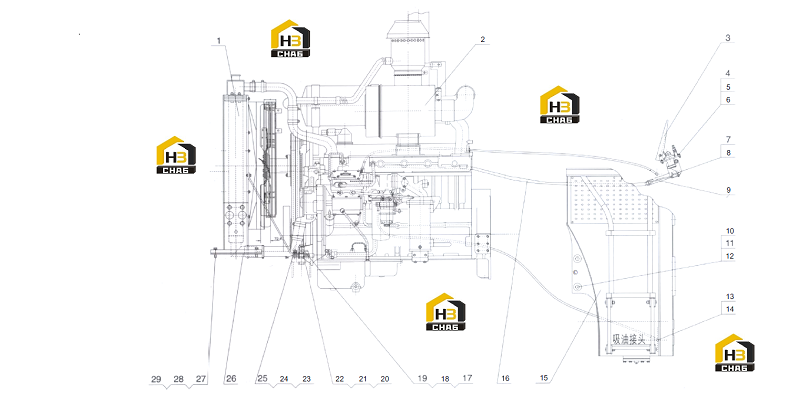

Система дизельного двигателя

← Набор гаечных ключей Система гидротрансформатора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Radiator group

Каталожный номер:20C0055

Комплект:1

Примечание:XG955-121-00

№ на схеме:2

Наименование:Engine

Каталожный номер:40C0036

Комплект:1

Примечание:C6121ZG50a

№ на схеме:3

Наименование:Governor assem

Каталожный номер:23C0001

Комплект:1

Примечание:XZ1129001

№ на схеме:4

Наименование:Bolt

Каталожный номер:00B0024

Комплект:3

Примечание:GB5783-86 M6X25

№ на схеме:5

Наименование:Washer

Каталожный номер:06B0021

Комплект:5

Примечание:GB93-87 6

№ на схеме:6

Наименование:Washer

Каталожный номер:06B0044

Комплект:5

Примечание:GB97.1-85 6

№ на схеме:7

Наименование:Bolt

Каталожный номер:00B0015

Комплект:2

Примечание:GB5783-86 M6X20

№ на схеме:8

Наименование:Nut

Каталожный номер:03B0013

Комплект:5

Примечание:GB6170-86 M6

№ на схеме:9

Наименование:Plate

Каталожный номер:21A0071

Комплект:1

Примечание:501602(D114)

№ на схеме:10

Наименование:Bolt

Каталожный номер:00B0012

Комплект:3

Примечание:GB5783-86 M16X30

№ на схеме:11

Наименование:Washer

Каталожный номер:06B0020

Комплект:3

Примечание:GB93-87 16

№ на схеме:12

Наименование:Washer

Каталожный номер:06B0028

Комплект:3

Примечание:GB96-85 16

№ на схеме:13

Наименование:Washer

Каталожный номер:06B0017

Комплект:4

Примечание:401008

№ на схеме:14

Наименование:Screw

Каталожный номер:04B0001

Комплект:2

Примечание:401007

№ на схеме:15

Наименование:Fuel tank group

Каталожный номер:21C0031

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cable Assem

Каталожный номер:61C0011

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:01B0101

Комплект:2

Примечание:GB5785-86 M24X2X110

№ на схеме:18

Наименование:Nut

Каталожный номер:03B0083

Комплект:2

Примечание:GB889-86 M24X2

№ на схеме:19

Наименование:Washer

Каталожный номер:06B0015

Комплект:2

Примечание:GB97.1-85 24

№ на схеме:20

Наименование:Tube

Каталожный номер:34A0048

Комплект:2

Примечание:

№ на схеме:21

Наименование:Spacer

Каталожный номер:55A0062

Комплект:2

Примечание:

№ на схеме:22

Наименование:Spacer

Каталожный номер:55A0061

Комплект:4

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:00B0023

Комплект:2

Примечание:GB5783-86 M12X25

№ на схеме:24

Наименование:Washer

Каталожный номер:06B0097

Комплект:2

Примечание:GB97.1-85 12

№ на схеме:25

Наименование:Washer

Каталожный номер:06B0013

Комплект:2

Примечание:GB93-87 12

№ на схеме:26

Наименование:Spacer

Каталожный номер:56A0029

Комплект:2

Примечание:80x320x4

№ на схеме:27

Наименование:Bolt

Каталожный номер:01B0065

Комплект:4

Примечание:GB5782-86 M14X55

№ на схеме:28

Наименование:Washer

Каталожный номер:06B0006

Комплект:4

Примечание:GB97.1-85 14

№ на схеме:29

Наименование:Washer

Каталожный номер:06B0005

Комплект:4

Примечание:GB93-87 14
