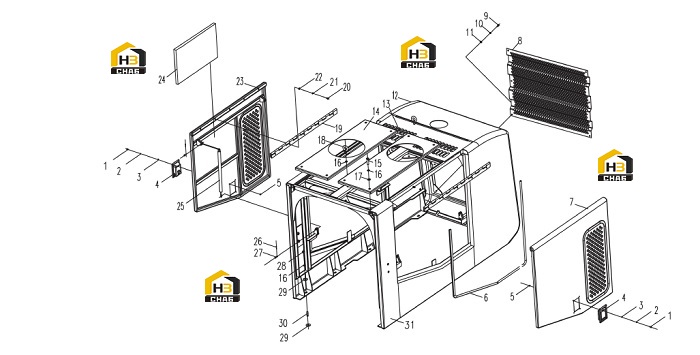

Система вытяжная

Каталожный номер:48C0772

Комплект:1

Примечание:Cum

№ на схеме:.31.2

Каталожный номер:48C0532

Комплект:1

Примечание:WD615

№ на схеме:1

Наименование:Screw

Каталожный номер:04B0981

Комплект:8

Примечание:GB818-85 M5X12

№ на схеме:2

Каталожный номер:06B0054

Комплект:8

Примечание:GB93-87 5

№ на схеме:3

Каталожный номер:06B0064

Комплект:8

Примечание:GB97.1-85 5

№ на схеме:4

Наименование:Lock

Каталожный номер:48C0060

Комплект:2

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:03B0072

Комплект:8

Примечание:GB6170-86 M5

№ на схеме:6

Наименование:Rubber

Каталожный номер:22B0137

Комплект:2

Примечание:

№ на схеме:7

Наименование:Left Door

Каталожный номер:42D0103

Комплект:1

Примечание:

№ на схеме:8

Наименование:Back Door

Каталожный номер:24A0571

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:00B0019

Комплект:6

Примечание:GB5783-00 M8x15

№ на схеме:10

Каталожный номер:06B0009

Комплект:6

Примечание:GB93-87 8

№ на схеме:11

Каталожный номер:06B0027

Комплект:6

Примечание:GB97.1-02 10

№ на схеме:12

Наименование:Hood Frame

Каталожный номер:44D0096

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:45D0376

Комплект:1

Примечание:Cum (L)

№ на схеме:13

Каталожный номер:45D0211

Комплект:1

Примечание:WD615 (L)

№ на схеме:13

Каталожный номер:45D0210

Комплект:1

Примечание:SC11 (L)

№ на схеме:13

Каталожный номер:45D0211

Комплект:1

Примечание:SC9D (L)

№ на схеме:14

Каталожный номер:45D0377

Комплект:1

Примечание:Cum (R)

№ на схеме:14

Каталожный номер:45D0210

Комплект:1

Примечание:WD615(R)

№ на схеме:14

Каталожный номер:45D0377

Комплект:1

Примечание:SC11 (R)

№ на схеме:14

Каталожный номер:45D0211

Комплект:1

Примечание:SC9D (R)

№ на схеме:15

Наименование:Bolt

Каталожный номер:00B0032

Комплект:8

Примечание:GB5783-86 M12X50

№ на схеме:16

Каталожный номер:06B0013

Комплект:18

Примечание:GB93-87 14

№ на схеме:17

Каталожный номер:06B0012

Комплект:8

Примечание:GB97.1-85 12

№ на схеме:18

Наименование:Screw

Каталожный номер:04B0009

Комплект:2

Примечание:GB825-88 M12

№ на схеме:19

Наименование:Hinge

Каталожный номер:25C0024

Комплект:2

Примечание:GB5783-86

№ на схеме:20

Наименование:Bolt

Каталожный номер:00B0165

Комплект:10

Примечание:GB93-87 M8X12

№ на схеме:21

Каталожный номер:06B0009

Комплект:10

Примечание:GB97.1-85 8

№ на схеме:22

Каталожный номер:06B0027

Комплект:10

Примечание:8

№ на схеме:23

Наименование:Right Door

Каталожный номер:42D0104

Комплект:1

Примечание:

№ на схеме:24

Наименование:Absorbent

Каталожный номер:48C0822

Комплект:1

Примечание:Cum

№ на схеме:24

Наименование:Absorbent

Каталожный номер:48C0801

Комплект:1

Примечание:WD615

№ на схеме:24

Наименование:Absorbent

Каталожный номер:48C0802

Комплект:1

Примечание:SC9D

№ на схеме:25

Наименование:Spring

Каталожный номер:48C0525

Комплект:4

Примечание:GB91-86

№ на схеме:26

Наименование:Pin

Каталожный номер:08B0031

Комплект:8

Примечание:GB882-86 3.2x20

№ на схеме:27

Наименование:Pin

Каталожный номер:08B0041

Комплект:8

Примечание:GB6170-86 88x26

№ на схеме:28

Наименование:Nut

Каталожный номер:03B0034

Комплект:8

Примечание:GB96-85 M16

№ на схеме:29

Каталожный номер:06B0028

Комплект:16

Примечание:GB897-88 16

№ на схеме:30

Наименование:Stud

Каталожный номер:05B0020

Комплект:8

Примечание:M16x30

№ на схеме:31

Каталожный номер:48C0825

Комплект:1

Примечание:SC9D

№ на схеме:31.1

Каталожный номер:48C0216

Комплект:1

Примечание:SC11

№ на схеме:32
