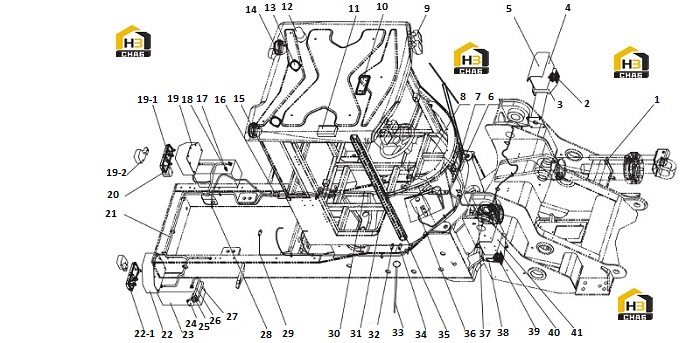

Система электрическая (6cta8.3)

← Система вытяжная Система электрическая (sc11cb220g2b1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Switch

Каталожный номер:46C0132

Комплект:1

Примечание:24V

№ на схеме:2

Наименование:Horn

Каталожный номер:47B0716

Комплект:1

Примечание:24V

№ на схеме:3

Наименование:Holder

Каталожный номер:00D3738

Комплект:1

Примечание:

№ на схеме:4

Наименование:Lamp As.

Каталожный номер:42B0257

Комплект:1

Примечание:24V(75W/70W)

№ на схеме:5

Наименование:Plate

Каталожный номер:21A2508

Комплект:2

Примечание:

№ на схеме:6

Наименование:Braking Pressure Hose

Каталожный номер:03C0045

Комплект:1

Примечание:1.8m

№ на схеме:7-2

Наименование:Wiper 8lade

Каталожный номер:47B0713

Комплект:1

Примечание:

№ на схеме:7-1

Наименование:Wiper Motor

Каталожный номер:47B0712

Комплект:1

Примечание:24V,60W

№ на схеме:7

Наименование:Wiper As.

Каталожный номер:46C1507

Комплект:1

Примечание:60W

№ на схеме:8

Наименование:Panel As.

Каталожный номер:29C0235

Комплект:1

Примечание:

№ на схеме:9

Наименование:Front Working Lamp

Каталожный номер:42B0338

Комплект:4

Примечание:24V

№ на схеме:10

Наименование:Cab Lamp

Каталожный номер:42B0005

Комплект:1

Примечание:NZ1-3 24V

№ на схеме:11

Наименование:Radio

Каталожный номер:47B0272

Комплект:1

Примечание:24V

№ на схеме:12

Наименование:Attention Lamp

Каталожный номер:42B0326

Комплект:1

Примечание:24V

№ на схеме:13

Наименование:Horn

Каталожный номер:47B0331

Комплект:2

Примечание:24V

№ на схеме:14

Наименование:Rear Working Lamp

Каталожный номер:42B0331

Комплект:2

Примечание:24V

№ на схеме:15

Наименование:Antenna

Каталожный номер:47B0332

Комплект:1

Примечание:

№ на схеме:16-2

Наименование:Fuse

Каталожный номер:47B0725

Комплект:1

Примечание:80A

№ на схеме:16-1

Наименование:Fuse

Каталожный номер:47B0724

Комплект:1

Примечание:60A

№ на схеме:16

Наименование:Fuse As.

Каталожный номер:47B0576

Комплект:1

Примечание:60A/80A

№ на схеме:17

Наименование:Engine Temperature Sensor

Каталожный номер:40B0308

Комплект:1

Примечание:Z1/2

№ на схеме:18

Наименование:Wire As.

Каталожный номер:43B0220

Комплект:1

Примечание:QVR50

№ на схеме:19

Наименование:Lamp Holder As.

Каталожный номер:46C1547

Комплект:1

Примечание:

№ на схеме:19-1

Наименование:Lamp As.

Каталожный номер:42B0332

Комплект:1

Примечание:24V

№ на схеме:19-2

Наименование:Lamp As.

Каталожный номер:42B0352

Комплект:2

Примечание:24V

№ на схеме:20

Наименование:Annunciator

Каталожный номер:47B0059

Комплект:1

Примечание:KSHM-12F4 24V

№ на схеме:21

Наименование:Wire As.

Каталожный номер:43B0095

Комплект:1

Примечание:QVR50

№ на схеме:22-1

Наименование:Lamp As.

Каталожный номер:42B0333

Комплект:1

Примечание:24V

№ на схеме:22

Наименование:Lamp Holder As.

Каталожный номер:46C1548

Комплект:1

Примечание:

№ на схеме:23

Наименование:Battery

Каталожный номер:47B0090

Комплект:2

Примечание:6QW120 12V

№ на схеме:24

Наименование:Plate

Каталожный номер:21A2292

Комплект:1

Примечание:

№ на схеме:25

Наименование:Power Switch

Каталожный номер:44B0341

Комплект:1

Примечание:

№ на схеме:26

Наименование:Wire As.

Каталожный номер:43B0387

Комплект:1

Примечание:QVR50

№ на схеме:27

Наименование:Wire As.

Каталожный номер:43B0386

Комплект:1

Примечание:QVR50

№ на схеме:28

Наименование:Wire As.

Каталожный номер:43B0044

Комплект:1

Примечание:

№ на схеме:29

Наименование:Engine Pressure Hose

Каталожный номер:03C0008

Комплект:1

Примечание:

№ на схеме:30

Наименование:Wire As.

Каталожный номер:09C1174

Комплект:1

Примечание:

№ на схеме:31

Наименование:Transm. Temper.Sensor

Каталожный номер:40B0303

Комплект:1

Примечание:WG210A2 R1/2

№ на схеме:32

Наименование:Nature Gear Switch

Каталожный номер:44B0355

Комплект:1

Примечание:

№ на схеме:33

Наименование:Fuel Level Sensor

Каталожный номер:40B0260

Комплект:1

Примечание:24V

№ на схеме:34

Наименование:Rear Gear Switch

Каталожный номер:40B0290

Комплект:1

Примечание:G1/4

№ на схеме:35

Наименование:Trans. Press. Switch

Каталожный номер:40B0291

Комплект:1

Примечание:NPT1/8

№ на схеме:36

Наименование:Washer

Каталожный номер:47C0003

Комплект:1

Примечание:XD203

№ на схеме:37

Наименование:Switch

Каталожный номер:46C0131

Комплект:1

Примечание:24V

№ на схеме:38

Наименование:Reflector

Каталожный номер:42B0054

Комплект:2

Примечание:44*96

№ на схеме:39

Наименование:Horn

Каталожный номер:47B0715

Комплект:1

Примечание:24V

№ на схеме:40

Наименование:Holder

Каталожный номер:00D3739

Комплект:1

Примечание:

№ на схеме:41

Наименование:Lamp As.

Каталожный номер:42B0258

Комплект:1

Примечание:24V(75W/70W)
